难度：
使用次数：192
入库时间：2017-01-19将图中的电磁铁连入你设计的电路中（在方框内完成），要求：
（1）电路能改变电磁铁磁性的强弱；
（2）使小磁针静止时如图．
-
难度：
使用次数：96
入库时间：2017-01-19
为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过 来显示电磁铁磁性的强弱，下面的实验也用这种方法的是 ．
A、认识电压时，我们可以用水压来类比
B、用光线来描述光通过的路径
C、把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动
D、用斜面小车研究阻力对物体运动的影响
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图甲所示的情景：接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景，比较图甲和乙，可知 图中的电流较小，从而发现，通过电磁铁的电流越 （选填“大”或“小”）磁性越强．
-
难度：
使用次数：80
入库时间：2017-01-19
如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁的磁场中．
（1）让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与 有关；
（2）让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大．说明感应电流的大小与 有关．
（3）让导体棒ab沿竖直方向上下运动时，电路中 感应电流产生；
（4）下列电器中，应用电磁感应原理制成的是 ．
A．电铃； B．电风扇； C．动圈式话筒； D．动圈式扬声器．
-
难度：
使用次数：200
入库时间：2017-01-19

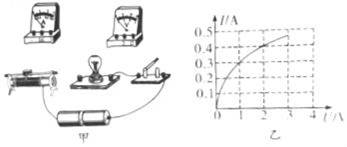

明明用如图甲所示的实验装置测小灯泡的电功率及其与电阻的关系．
（1）请你帮他用笔画线代替导线连接实物电路，导线不允许交叉．
（2）明明同学连接好电路后，闭合开关，发现小灯泡不亮，电流表的指针几乎不偏转，电压表有示数，且接近电源电压，你认为该电路故障可能是 ．
（3）该同学排除电路故障后，完成实验并将实验数据绘制成图线，如图乙所示，当小灯泡两端的电压为2.0V时，小灯泡的功率为 W．
（4）明明同学从实验中绘制的图象中，小灯泡的实际功率和电阻均很容易得出，且功率越大电阻也越大，你认为原因可能是 ．
-
难度：
使用次数：67
入库时间：2017-01-19
一电饭煲铭牌上标有“220V 1100W”的字样．
（1）电饭煲正常工作时，它的电阻是 Ω；
（2）电饭锅中装入2kg温度为20℃的水，若把这些水加热到80℃，至少消耗多少电能？[c水=4.2×103J/（kg•℃）]
（3）为加热这些水到80℃，电饭锅正常工作了10min，它产生了多少热量？
（4）上述 （3）题中的能量大于 （2）题中的能量，请简述一条理由 ．
