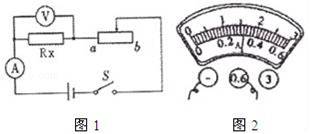

入库时间：2017-01-17小红想用“伏安法”测量未知电阻Rx的阻值，所用器材如下：电源（电压恒为3V）、电流表、电压表、滑动变阻器、开关各1个．
（1）连接如图1所示的电路，闭合开关发现电流表无示数、电压表示数为3V，则可能是由于Rx所在支路 而造成的（填“短路”或“开路”）．
（2）排除故障后，调节滑动变阻器滑片位置，当电压表示数是1.6V时，电路表示数如图2所示，则此时Rx的阻值是 （保留一位小数）．
（3）用灯泡替换定值电阻后，进行“研究小灯泡的电阻”的实验，收集的信息如表：
实验次数
1
2
3
U/V
1.0
1.5
2.5
I/A
0.20
0.25
0.30
R/Ω
5.0
6.0
8.3
亮度
稍亮
较亮
更亮
请写出：分析信息和得出结论的过程．
-
难度：
使用次数：69
入库时间：2017-01-17

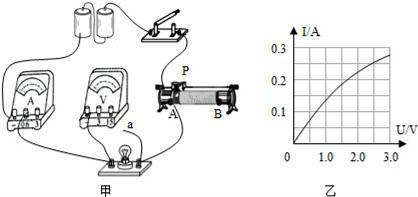

图甲是“测量小灯泡功率”实验电路，电源电压3V，小灯泡的额定电压为2.5V．
（1）连接电路时，图中导线a端应与电压表上标有数字“ ”（选填“3”或“15”）的接线柱相连．
（2）闭合开关前，应将滑片P置于 端（选填“A”或“B”）．
（3）若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为 V，时记下电流表的示数．
（4）根据实验数据画出I﹣U图象，如图乙所示，则小灯泡的额定功率是 W．
（5）结合图乙的信息思考：能否利用图甲电路，采用控制变量的方法来“探究电流与电压的关系”？并说明理由． ．
-
难度：
使用次数：83
入库时间：2017-01-17
如图所示，某器件由两个定值电阻R1、R2，并联组成，且被封闭在一个透明的有机玻璃壳内，a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω，当该器件工作时，通过实验测得该器件两端电压为6V时，通过该器件的电流为1.5A，求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值；
（3）该器件的电功率；
（4）1秒钟内电流通过R1所产生的热量；
（5）1秒钟内电流通过R2所做的功．
