难度：
使用次数：52

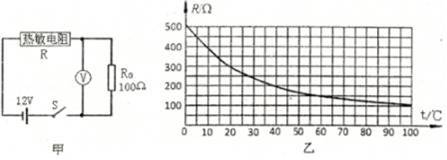

入库时间：2017-01-17如图甲所示，为某物理兴趣小组利用热敏电阻等元件设计的简易电子温度计电路图，热敏电阻R的阻值随温度变化的图象如图乙所示，结合图象分析，当被测物体温度越高时，电路图中电压表示数将 （选填“越大”或“越小”）．若某次测量电压表为3V时，则被测物体的温度约为 ℃．
-
难度：
使用次数：144
入库时间：2017-01-17
某白炽灯标有“220V100W”，则其正常发光时的电阻为 Ω，若将其接在110V的电源上，其实际电功率为P1；若让实际电流达到额定电流的一半时，其实际电功率为P2，则会有P1 P2（选填“＞”“＜”或“=”）．
-
难度：
使用次数：62
入库时间：2017-01-17
请在图中，标出小磁针的 N、S 极及通电螺线管周围的磁感线方向．
-
难度：
使用次数：326
入库时间：2017-01-17
某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．S1和总开关S，必须同时闭合时，洗衣机才能工作．请在图中方框内连出符合要求的电路．
-
难度：
使用次数：64
入库时间：2017-01-17
在“探究煤油和食用油吸热能力”的实验中，请回答：
（1）为方便探究，研究对象煤油和食用油应满足的条件是：二者初温相同和 ．
（2）如图，除装置图中的器材外，还需要的两种器材是 ．
（3）实验中煤油和食用油吸热多少是通过 来反映的．
（4）实验中收集到的数据如表：
材料
升高5℃加热时间/min
升高10℃加热时间/min
升高20℃加热时间/min
煤油
3
7
15
食用油
2
5
11
对比三次所收集到的实验数据发现：二者在每次升高相同的温度时，总是 需要加热的时间长，即代表它吸收的热量多．最终可得出的实验结论是 ．
