难度：
使用次数：113
入库时间：2017-01-16如图所示，电源电压为6V，R1=8Ω，R3=10Ω．当开关S闭合后，电流表示数为0.2A，求：
（1）R3两端的电压．
（2）电阻R1的电功率．
（3）R2的阻值．
-
难度：
使用次数：304
入库时间：2017-01-16

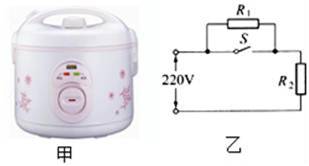

小梦家新买了一口电饭锅，如图甲所示．通过查看说明书，发现电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是水烧干后的保温状态．图乙是电饭锅的电路图，R2=60.5Ω，保温时总功率为100W．
（1）自动开关S接通时，电饭锅处于哪种状态？此时电功率多大？
（2）R1的阻值多大？
（3）用电饭锅将5kg水加热升温20℃（整个过程不计能量损失），需要多长时间？
-
难度：
使用次数：154
入库时间：2017-01-16
小鸡孵化器的电路如图所示，在一般情况下，只需灯光照明，电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“100Ω 3A”字样，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样．求：
（1）灯泡正常工作时的电流和电阻；
（2）闭合S，断开S1、S2，灯泡正常发光，求R1的阻值；
（3）S、S1、S2均闭合时，求R2消耗的最大电功率和最小电功率．
