入库时间：2017-01-16小刚利用如图所示实物电路探究“导体中电流跟电阻的关系”．提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关、导线若干．
（1）图中部分导线已连好，请用笔画线代替导线将电路连接完整．
（2）实验中通过调节滑动变阻器保持电阻R两端电压不变，这种方法是 法．
（3）实验数据如下表，分析表中数据可得出结论： ．
次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.6
0.3
0.2
0.15
（4）结合表中数据可知，小刚选用的滑动变阻器的最大阻值至少是 Ω．
-
难度：
使用次数：194
入库时间：2017-01-16
在研究“电流通过导体产生的热量和什么因素有关”的实验中，连接的电路如图．
（1）将R1和R2串联起来的目的是： ；
（2）实验中通过观察发现右边U型管内液体的高度差大，由此可以得出结论：在电流和通电时间相同时，电阻越大，产生的热量 ．
-
难度：
使用次数：198
入库时间：2017-01-16
某兴趣小组在研究“串联电路特点”的活动中，将一个阻值约为10欧的普通小灯泡L和一个LED灯串联后接入电路（如图甲）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：
猜想一：小灯泡L处发生短路
猜想二：LED灯电阻很大导致电路电流很小
为了验证猜想，小组同学进行如下实验：
实验一：将一根导线并联在图甲电路中LED灯的两端，根据观察到的现象否定了猜想一．

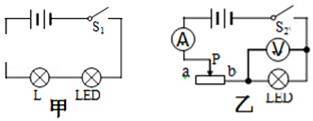

实验二：利用电流表和电压表，按图乙所示的电路对LED灯的电阻进行测量．闭合开关，
依次移动滑动变阻器的滑片，获得多组数据如下表．经分析，结果支持猜想二．
实验次数
电压（伏）
电流（毫安）
电阻（欧）
1
1.4
12
116.7
2
1.6
14
114.3
3
1.8
16
112.5
…
…
…
…
（1）实验一中观察到的现象是 ．
（2）在实验二测定LED灯电阻的过程中，滑动变阻器的滑片是向 （填“左”、“右”）端移动．
-
难度：
使用次数：62
入库时间：2017-01-16
将电灯和开关连入电路，用开关控制电灯．
-
难度：
使用次数：1201
入库时间：2017-01-16
画出对应的电路图．
