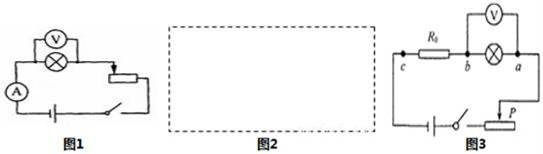

入库时间：2017-01-13在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为3.8V（正常发光时电阻约为20Ω），滑动变阻器上标有“50Ω 1A”字样．如图1
（1）实验中，小王同学闭合开关，发现小灯泡不亮，且电压表有明显示数，电流表无示数，则故障的原因可能是 ；
（2）故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数为2V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；
（3）小红同学在实验结束与同学讨论时说：“该实验电路也可以用来研究电流与电压的关系”．小红的说法是否正确，为什么？ 、 ．
（4）若电压表的0～15V 量程已损坏，只能使用0～3V 量程，其它器材不变，如何测出小电灯的额定功率？在图2虚线框中画出测量电路图；
（5）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0=15Ω的电阻，设计了如图3的电路及实验方案：
①调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算得到小灯泡的额定功率．
指出他的设计方案中存在的两个问题：问题一： ；问题二： ．
-
难度：
使用次数：142
入库时间：2017-01-13
如图是家庭常用的电热水壶，其铭牌数据如表所示．若加热电阻的阻值不随温度变化而改变，且此时的大气压为1标准大气压．则：
额定电压
220V
额定加热功率
2200W
（1）电热水壶正常工作时，通过加热电阻的电流是多少安？
（2）不计热损失，在额定电压下将满壶1.5kg的水从20℃烧开需要多长时间？[C水=4.2×103J/（kg．℃）]（结果保留整数）
（3）为了测量它加热时的实际功率，小明断开家中其它所有用电器，只让该电热水壶接入家庭电路工作，发现将装满壶20℃水烧开（1标准大气压）所用时间为6分钟，同时观察到家中标有“1500r/kwh”字样的电能表转盘转过300转（r）．求电热水壶的实际功率是多少？
-
难度：
使用次数：98
入库时间：2017-01-13
如图所示电路中，电源电压不变，R1=20Ω，滑动变阻器R2的最大值为60Ω，小灯泡L的额定电压为5V，电流表的量程（0～0.6A或0～3A）．只闭合S2时，电流表的示数为0.4A；只闭合S3，且变阻器的滑片P在正中点时，电流表的示数为0.3A．（不考虑温度对灯丝的影响）
求：
（1）电源电压和灯丝电阻．
（2）只闭合S3时，要使小灯泡L正常发光，变阻器R2连入电路的阻值．
（3）闭合S1、S2、S3，为保证不损坏电流表，变阻器R2的阻值可调范围和电流表的变化范围．
