电源电压3V保持不变,把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接,但开关S闭合后,则下列说法中正确的是( )
A.灯L1消耗的实际功率是3W
B.灯L2消耗的实际功率是1.5W
C.电压表的示数与电源电压之比是1:3
D.两灯消耗的总功率是1.5W
如图1所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压为3V且保持不变,闭合开关S后,滑片P从b端移动到a端的过程中,电压表示数U与电流表示数I的关系图象如图2所示,下列判断正确的是( )
A.R1的电阻为5Ω
B.滑动变阻器的最大电阻为10Ω
C.电路消耗的最小功率为0.4W
D.电路消耗的最大功率为1.8W
如图所示,电源电压为4.5V,电压表量程为“0~3V”,滑动变阻器规格为“20Ω 1A”,小灯泡标有“2.5V1.25W”(灯丝电阻不变).电流表量程为“0~0.6A”,在保证电路元件安全的情况下,下列说法正确的是( )
A.小灯泡的灯丝电阻为5Ω
B.该电路功率变化范围是1.35W~2.7W
C.电流表最大示数为0.6A
D.滑动变阻器连入电路的阻值变化范围是4~10Ω
在测电阻的实验中,实验的器材有:干电池3节,电流表、电压表各1个,开关2个,滑动变阻器1只,待测电阻2个,导线若干.

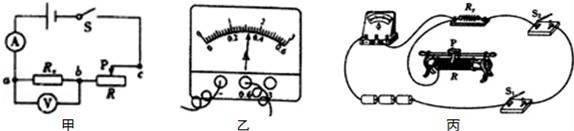

(1)图甲是实验的电路图.小明按照电路图连接电路时,开关应 .
①闭合开关S后,小明发现电流表和电压表的指针均不动.他断开开关S,检查线路连接无误后,把电压表与b点相连的那根导线改接到c点,再次闭合开关S时,发现电流表的指针仍不动,但电压表的指针有明显的偏转.若电路中只有一处故障,则故障是 .
②排除故障后,正确连接电路,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为1.6V时,电流表的示数如图乙所示,则电路中的电流为 A,RX= Ω.
(2)实验时某小组同学想利用一只电流表和最大阻值为R0的滑动变阻器完成对未知电阻RY的测量.如图丙所示是他们按照设计想法连接的部分实验电路.
①请你依据下面的实验步骤,用笔画线代替导线,将实验电路连接完整.(只添加一条导线)
实验步骤:
A 开关S1和S2都断开,将变阻器的滑片P移到阻值最大处,观察到电流表无示数;
B 保持滑片P位置不动,只闭合开关S1时,读取电流表的示数为I1;
C 再闭合开关S2时,读取电流表的示数为I2(I2>I1).
②请你用I1、I2和R0表示RY,则RY= .
小帆和小组的同学完成了下面的实验:

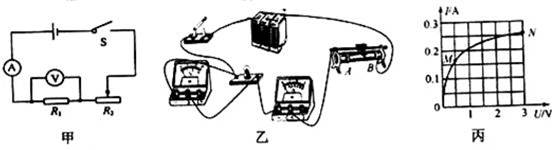

(1)如图甲所示:
(a)在探究“电流与电压关系”的实验中,滑动变阻器除保护电路外,还有 的作用.
(b)在探究“电流与电阻的关系”的实验中,定值电阻R1由5Ω换成10Ω,接下来滑动变阻器的滑片应向 (选填“左”或“右”)调节;若电源电压为6V,R1的可选最大电阻为20Ω,为保证电阻R1两端电压为2V,那么滑动变阻器R2阻值应不小于 Ω.
(2)他做完实验后,把定值电阻换成小灯泡,又完成了“测量额定电压是2.5V小灯泡电功率”的实验,如图乙所示,他要连接电路时,发现电流表的指针偏向左侧无刻度处,原因可能是 .解除故障后,正确连接电路,闭合开关,他发现小灯泡过亮,为了完成实验,接下来他的操作是,立即断开开关,把 ;再闭合开关,改变滑动变阻器的阻值,记下各组对应的电压表和电流表的示数,并绘制了如图丙所示图象,根据图象可知小灯泡的额定电流是 .额定功率是 W;灯泡的电阻是 的(填“变化”或“不变”).
