入库时间：2017-01-13小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将 （填“变暗”“不变”或“变亮”）．
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向 端移动．
-
难度：
使用次数：81
入库时间：2017-01-13
在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示．
（1）实验中应量取质量 的甲、乙两种液体，分别倒入相同的烧杯中．
（2）用相同规格的电加热器加热甲和乙两种液体，使它们升高相同的温度，通过 来比较甲和乙两种液体吸收热量的多少．
（3）实验记录的数据如表所示，分析实验数据可知 物质的吸热能力强．
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
-
难度：
使用次数：165
入库时间：2017-01-13

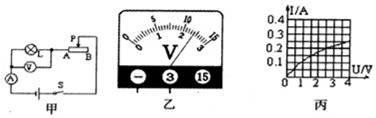

下面是小明做测定“小灯泡电功率”的实验，电路如图甲所示，电源电压为6V，小灯泡额定电压为2.5V．
（1）连接电路时开关应断开．
（2）小明连接好电路，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是 ．
（3）小明改正实验错误后，闭合开关S，移动滑片P到某一位置时，电压表示数如图乙所示，为 V，若他想测量小灯泡的额定功率，应将图甲中的滑片P向 （选填“A”或“B”）端移动，使电压表的示数为2.5V．
（4）小明移动滑片P，记录下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象，根据图象信息，可计算出小灯泡的额定功率是 W．
-
难度：
使用次数：75
入库时间：2017-01-13
如图所示，两个透明容器中封闭着等量的空气，将两个容器中的电阻丝R1和R2串联接到电源两端，将容器外部的电阻丝R3和R2并联．
（1）图甲的装置是探究电流通过导体产生的热量与 的关系，电阻丝R3的作用是使通过电阻丝R1和R2的电流 ．
（2）两个透明容器中密闭着等量的空气，电阻产生热量的多少是通过U形管中液面高度的变化来反映的，这种研究方法叫 法．
（3）图乙所示，某小组在实验中观察到左侧U型管中液面很快出现高度差，右侧U型管中液面高度差为零，原因是电阻丝 断路．
-
难度：
使用次数：102
入库时间：2017-01-13
某小组在探究电流与电阻关系的实验中，设计了如图所示的电路：
（1）请你用笔画线代替导线将如图所示电路连接完整；
（2）电源由两节电压为1.5V的电池串联组成，则电源电压为 V；
（3）若分别将5Ω、l0Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5V不变，那么选取的滑动变阻器的最大阻值应该不小于 Ω，由此得到结论：电压一定时，电流与电阻成 ；
（4）保持电压表示数为2V的条件下重复进行上述实验，其目的是： ．
