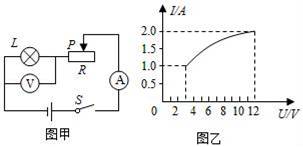

入库时间：2017-01-13如图甲所示，电源电压保持不变，小灯泡的额定电压为12V，滑动变阻器的最大阻值为15Ω，闭合开关S后，当滑片P从最右端向左滑动过程中，小灯泡的I﹣U关系图象如图乙所示．则小灯泡的额定功率 W，当小灯泡正发光时，滑动变阻器1min内产生的热量为 J．
-
难度：
使用次数：197
入库时间：2017-01-13
如图所示的电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
-
难度：
使用次数：85
入库时间：2017-01-13
如图所示，电源电压U为6V并保持不变，滑动变阻器规格为“10Ω 1A”当滑片P移至最左端时，灯泡正常发光，电流表示数0.6A．
（1）灯泡正常发光时灯电功率多大？
（2）滑片P在最右端时，5min内整个电路所消耗的电能是多少焦耳？（小灯泡电阻不变）
-
难度：
使用次数：238
入库时间：2017-01-13
（1）在图甲所示的电路中，根据标出的电流方向，从电源、电流表、电压表三个元件符号中选出两个，并分别填进电路的空缺处．要求：灯泡L1和L2串联．
（2）在图乙所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，电压表示变小．
-
难度：
使用次数：453
入库时间：2017-01-13
如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为同一根导线的两端可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定 为同一根导线的两端（填字母，下同）．
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 相连时，另一端连接D时，小灯泡发光，则可以确定 也为同一根导线的两端．
