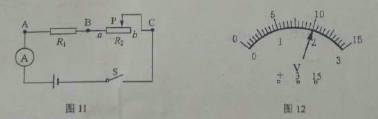

入库时间：2017-01-10如图11所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A字样。当变阻器的滑片P移至a端，闭合电键s后，电流表A的示数为0.6安。
（1）求电源电压U。
（2）若将另一只电压表V并联接入该电路(A和B)、(B和C)、(A和C)中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图12所示的位置。请指出电压表V所有可能连接的位里，并计算出变阻器对应接入电路的阻值R2。
-
难度：
使用次数：173
入库时间：2017-01-10
图13所示的托盘天平可以用来测定_______,在调节托盘天平水平平衡时，应先将_______置于标尺左端的零刻度线，然后再调节平衡螺母:直至天平水平平衡:图14所示测量工具的名称为________,如果待测电流小于0.5安，则测量时，须使电流从它的_____接线柱流入电流表(选填一、0.6A或3A).
-
难度：
使用次数：159
入库时间：2017-01-10
在测定金属块的密度实验中，小王同学设计的实验报告（部分）如下，请完成空格处的内容。
实验名称:测定金属块的密度
实验原理：______________
实骏器材：夭平、量筒、细线、金属块.
实脸步骤：1、将天平放在______桌面上，调节天平平衡，测量并记录金属块的质m;
2、在量筒中倒入适量的水，记录水的体积V1，把系有细线的金属块慢慢
放入量筒并______在水中，记录此时的总体积V2计算出金属块的体积V
3、把金属块擦拭干净，重复步骤1、2，在做两次实验，并把实验数据填 入数据表中，计算出每一次测出的金属块的密度。
4、计算出该金属块密度的__________值.
-
难度：
使用次数：181
入库时间：2017-01-10
小徐同学利用导体甲和导体乙各一个、电流表一只、电压表一只、滑动变阻器一个、电键一个、电源和若干导线，探究通过导体中的电流与导体两端电压的关系。

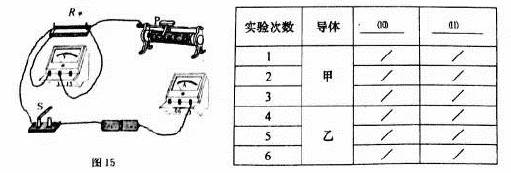

（1）小徐同学连接的电路如图15所示，图中尚有一根导线未连接，请用笔线代替导线在图15中正确连接_________(用2B铅笔在答题纸的相应位置连线)
（2）在实脸中，该同学用两个不同导体进行多次测量，并记录有关数据请你帮该同学完成表中两个栏目的设计(填写栏目)。
-
难度：
使用次数：83
入库时间：2017-01-10
某小组同学按图16所示的电路图连接电路，做“探究串联电路的特点”实验。
在实验过程中，他们用电流表测出通过A、B、C三处的电流（.）用电压表测出各个电阻两端的电压和电源两端的总电压（），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实脸孩据如下表所示，
实验序号
电流
(安)
电流
(安)
电流
(安)
电压
(伏)
电压
(伏)
电压
(伏)
电阻
(欧)
电阻
(欧)
电阻
(欧)
1
0.4
0.4
0.4
2
4
6
5
10
2
0.3
0.3
0.3
3
3
6
10
10
3
0.2
0.2
0.2
4
2
6
20
10
4
0.15
0.15
0.15
3
3
6
20
20
5
0.1
0.1
0.1
2
4
6
20
40
6
0.06
0.06
0.06
1.2
4.8
6
20
80
（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串连电路中，各处的电流都___________________________.
（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串连电路两端的总电压等于___________________________.
（3）依据电阻公式R=U/I，且利用表中_______两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中。______
（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于_______________________________.
（5）该小组同学进一步分析表中数据，又得出以下结论：
i、分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律是：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，____________________________________________________________________.
ii、分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中__________________________________________.
