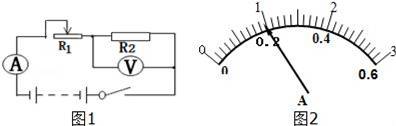

  如图1所示电路中，电源电压为4.5伏，电阻 R₂的阻值是10欧，闭合电键，电压表的示数是3伏．

  求：

  （1）通过滑动变阻器 R₁的电流；

  （2）此时滑动变阻器连入电路中的电阻R₁；

  （3）当滑动变阻器滑片向左移到某一位置时，电流表示数如图2所示，小李和小林两位同学设想求出此时滑动变阻器连入电路中R₁的电阻值．

  	计算过程	结果
  小李	R1==	7.5欧
  小林	R1==	12.5欧

  请判断，小李的结果是　　，小林的结果是　　．（均选填“正确”或“错误”）

  　
