入库时间：2017-01-09如图中，（A）是电学中常用的测量仪表，（B）是该仪表刻度盘的放大图，请仔细观察这个仪表，并结合已学过的知识，学出观察的结果．
（1）它是 表；使用时应 联在电路中，
（2）它有 个接线柱 个量程；
（3）当接“﹣”和“0.6”两接线柱时，最小刻度是 ，量程是 ；
（4）当接“﹣”和“3”两接线柱时，最小刻度是 ，量程是 ；现在的读数是 ．
-
难度：
使用次数：137
入库时间：2017-01-09

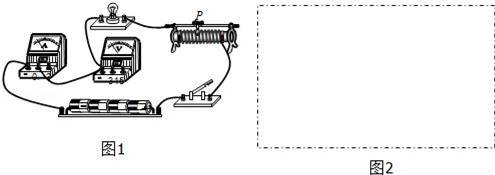

小强做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线．图1是小强没有连接完的实物电路．
（1）请你用笔画线代替导线，帮小强将实物电路连接完整；
（2）根据所连电路在图2方框内画出电路图．
（3）小强连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是 （写出一种即可）；
（4）小强排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）．
-
难度：
使用次数：110
入库时间：2017-01-09

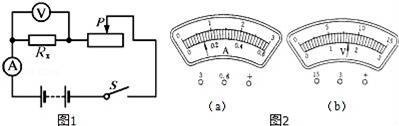

小张同学在“用电压表、电流表测电阻”的实验中，实验电路如图1所示：
（1）该实验需要测的物理量是 、 ；
（2）他用3节新干电池作为电源，电路连接，实验步骤均正确．闭合电键S，他观察到电流表、电压表的示数分别如图2（a）、（b）所示．当他把滑动变阻器的滑片P移到某位置时，电流表、电压表的示数分别为0.20安、2.4伏．接着，他继续移动滑片，发现电流表的最大值为0.36安．
（a）他所用到的滑动变阻器最大阻值为 欧；
（b）请帮助小张同学把实验中有关的数据填入表格内，并求出RX的阻值．（计算电阻时，精确到0.1欧）
物理量
序号
电压
（V）
电流
（A）
电阻
（Ω）
平均电阻（Ω）
1
2
2.4
0.20
3
0.36
-
难度：
使用次数：91
入库时间：2017-01-09
在如图所示的电路中，电源电压不变，灯标有“6V 3W”字样．当电键K闭合时，灯L正常发光，电流表的示数为0.6安．求：
（1）通过灯L的电流．
（2）电阻R2的阻值．
（3）在10秒内，电流通过电阻R2所做的功．
-
难度：
使用次数：464
入库时间：2017-01-09
如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.3安，电压表读数为6伏，求：
（1）电阻R1和电源电压．
（2）滑动变阻器移到右端时，电流表和电压表的读数．
