入库时间：2017-01-08太阳能热水器是直接利用太阳能给水加热的装置，下表是小明家的太阳能热水器某天在阳光照射下的相关信息．其中太阳辐射功率是指1h内投射到1m2面积上的太阳能．
太阳照射时间
（h）
装水量
（kg）
吸热板面积
（m2）
水升高的温度
（℃）
水的比热容
J/（kg•℃）
太阳辐射功率
J/（m2•h）
10
100
2.5
50
4.2×l03
1.68×l06
求：（1）水在10h内吸收的热量；
（2）如果水吸收的热量用天然气来提供，需要完全燃烧多少m3的天然气（天然气的热值为8.4×l07J/m3，天然气完全燃烧放出的热量全部被水吸收）；
（3）该太阳能热水器的能量转化效率．
-
难度：
使用次数：319
入库时间：2017-01-08
如图所示，R1是0～20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A，求：
（1）R2的阻值和变阻器R1接入电路的电阻？
（2）电流表A1的量程是0～3A，电流表A2的量程是0～0.6A，为使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？
-
难度：
使用次数：129
入库时间：2017-01-08

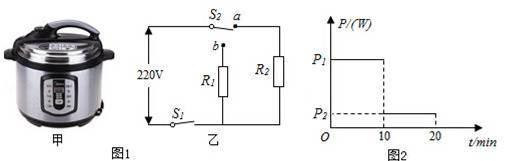

如图甲是某品牌电压力锅，图乙所示是它的简化电路图．R1、R2是定值电阻，闭合开关S1，开关S2与触点b接通，电压力锅处于加热状态，此时电压力锅的功率P1=1000W，通过R1的电流为I1，当锅内的气压达到设定值时，S2自动与触点b断开并与触电a接通，S1仍闭合．电压力锅处于保压状态，此时电压力锅的功率为P2，通过R2的电流为I2．图2是表示做好某次饭的过程中，电压力锅从加热到保压消耗的电功率与时间的关系，已知I1=5I2．求：
（1）电压力锅处于加热状态时，通过电阻R1的电流．
（2）电压力锅处于保压状态时的功率P2．
（3）用电高峰期，电路的实际电压为210V，电压力锅做好同样一次饭，处于加热过程实际需要的时间．（不考虑能量损失）
