难度：
使用次数：445
入库时间：2017-01-08如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的 ，从而减小了导线的 ，以达到减少输电线上电能损失的目的．
-
难度：
使用次数：166
入库时间：2017-01-08
请在图中连接家庭电路的电路图．要求：L1灯、L2灯并联，开关S控制两盏灯．
-
难度：
使用次数：432
入库时间：2017-01-08
小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知．（注：燃料完全燃烧放热用Q放=mq计算，某燃料的热值用q表示；其质量用m表示）．自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了图所示的装置进行实验，记录结果见下表：
燃料
加热前的水温/℃
燃料燃尽后水温/℃
煤油
25
44
菜籽油
25
34
（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的 相同、及 相同．
（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是 ．
（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是： ．利用此实验方法计算出的热值将比真实值 （偏大/偏小）．说说你的看法 ．
-
难度：
使用次数：192
入库时间：2017-01-08

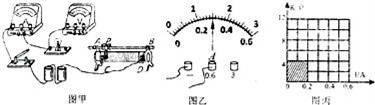

李明做测量小灯泡电功率的实验，所用小灯泡的额定电压为2.5V．
（1）请用笔画线代替导线，将如图甲所示的实验电路连接完整．
（2）丙图中阴影部分面积表示的物理量是 ．
（3）实验时闭合开关，李明发现小灯泡不发光，且电流表无示数，而电压表有示数，则电路的故障可能是： ．
（4）故障排除后，闭合开关，李明发现电压表的示数为2V，若想测量小灯泡的额定电功率，应再调节滑动变阻器的滑片P，使P向 移动（选填“左”或“右”），当电压表的示数为2.5V时，对应电流表的示数如图乙为 A，则小灯泡的额定电功率是 W．
-
难度：
使用次数：200
入库时间：2017-01-08

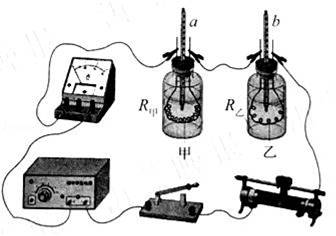

如图所示，甲、乙两个完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b
（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油．闭合开关一段时间，可以通过温度计 情况，判断电阻丝产生热量的多少．此方案是探究 和时间相同时，电流通过电阻丝产生的热量与 大小的关系．
（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲 R乙时，可以比较不同物质的吸热能量．若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体的比热容关系是c甲 c乙．
