张洪同学在探究并联电路电流规律时,通过如图所示的电路完成实验后,他只记录了两个电流表的读数分别为0.2A和0.1A,则0.2A应当是电流表 的读数:若电阻R1和R2的阻值均为2Ω,则电路的总电阻 2Ω(选填“大于”、“等于”或“小于”);通电1分钟R1产生的热量是 J.
如图是闭合开关S后小磁针静止在螺线管旁的情况,请标出通电螺线管的N极和小磁针的N极.
为节约电能,在居民楼的楼道中,装有由声控开关和光控开关共同控制的楼道灯.夜晚,当有人走动发出声音时,电路接通,灯亮;经过一两分钟后,开关内部的延时装置就把电路断开,灯灭.白天,无论发出多大的声音,灯也不亮.请将图乙中的器材连成符合楼道灯要求的电路.
为了比较水和食用油的吸热能力,小明用两个相同的装置做了如图所示的实验.
物质 | 质量/g | 初始温度/℃ | 加热时间/min | 最后温度/℃ |
水 | 60 | 20 | 6 | 45 |
食用油 | 60 | 20 | 6 | 68 |
实验数据记录如表.
(1)从表中数据可知,水和食用油的质量 (选填“相同”或“不相同”),加热结束时,食用油的温度比水温度 (选填“高”或“低”).
(2)在此实验中,如果要使水和食用油的最后温度相同,就要给水加热更长的时间,此时,水吸收的热量 (选填“大于”或“小于”或“等于”)食用油吸收的热量.
(3)实验表明, (选填“水”或“食用油”)吸热的能力更强.
在“测量定值电阻阻值”和“测量小灯泡电功率”的实验中:

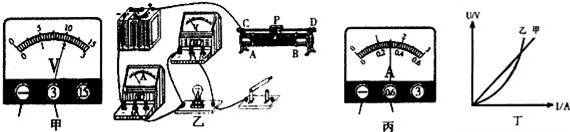

(1)婷婷正确连接好电路后,闭合开关,移动滑动变阻器的滑片到某一位置时,观察到电流表示数为0.2A,电压表示数如图甲所示,则定值电阻阻值为 Ω.
(2)婷婷仅把这一次实验测得的阻值作为最后的结果,你认为合适吗? ,理由是 .
(3)测出电阻后,婷婷将电路中的定值电阻换成了一个额定电压为2.5V的小灯泡,测量小灯泡的电功率,图乙是婷婷重新连接的不完整的电路,请你用笔代替导线将实物电路连接完整.(要求:滑片P向右移动时,小灯泡变亮)
(4)闭合开关后,调节滑动变阻器滑片P,使电压表示数为 V时,小灯泡正常发光,如果此时电流表示数如图丙所示,则小灯泡的额定功率是 W.
(5)另一实验小组同学,按正确方法完成实验后,分别绘制了“定值电阻”和“小灯泡”的U﹣I图象如丁图所示,则表示“定值电阻”的U﹣I图象的是 (填“甲”或“乙”),这样判断的依据是 .
