入库时间：2017-01-06如图所示，为电磁铁和永磁铁相互作用产生的磁场，请根据图中磁感线的方向标出永磁铁A右端的磁极和电磁铁电源的“+”、“﹣”极．
-
难度：
使用次数：179
入库时间：2017-01-06
自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图甲所示．想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门．请你再图乙的虚线框内画出这个电路的电路图．
-
难度：
使用次数：112
入库时间：2017-01-06
如下图所示，电源电压U保持不变，滑动变阻器R2的最大阻值为50Ω．当S闭合，S1断开，P在b端时，灯泡L的功率为0.4W，电流表的示数为0.2A；当S、S1均闭合，P在a端时，电流表的示数为1.5A．求：
（1）灯L的电阻RL和电源电压；
（2）电阻R1的阻值．（不考虑温度对电阻的影响）
（3）整个电路消耗的最大功率和最小功率．
-
难度：
使用次数：121
入库时间：2017-01-06
如表所示为某电烤箱的铭牌，如图虚线内所示是电烤箱内部的简化电路图．R1和R2均为电热丝，电烤箱开关接1时是低温档，接2时是高温档．求：
××牌电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
440W
频率
50Hz
（1）电路中R1和R2的阻值．
（2）如果实际电压只有200V，则电烤箱在高温档工作10分钟所消耗的电能是多少．（最后结果保留整数）
-
难度：
使用次数：176
入库时间：2017-01-06

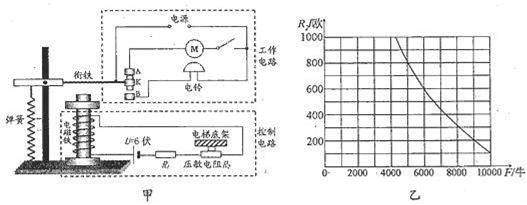

电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示．已知控制电路的电源电压U=6伏，保护电阻R1=100欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计．
（1）当压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强．电梯超载时，衔铁被电磁铁吸住，触点K与触点 接触，电铃发出警报声．
（2）若电梯在20秒内将一位重600牛的乘客匀速提升15米，求电梯对乘客做功的功率．
（3）当电磁铁线圈电流达到20毫安时，衔铁刚好被吸住．若该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载．（g取10牛/千克）
