如图所示的电路中,电源电压为12V.闭合开关后,电流表的示数为0.4A,电压表的示数为8V,则电阻R2的阻值是 Ω.将滑动变阻器R1的滑片向右移动,电压表的示数将变 .
一个玩具车使用的电动机,当把它接入0.2V电压的电路时,电动机不转,测得流过电动机的电流是0.4A:若把它接入2V电压的电路中,电动机正常工作,测得此时流过电动机的电流是1A.那么该电动机线圈的电阻是 Ω,电动机正常工作时的效率是 %.
小华总结所做的物理探究实验发现:
(1)当要研究的物理量不易直接测量时,都要想办法把它们的大小间接表示出来,这种研究物理问题的方法叫转换法.
编号 | 材料 | 长度/m | 横截面积/mm2 |
A | 镍铬合金 | 0.5 | 0.5 |
B | 镍铬合金 | 1.0 | 0.5 |
C | 镍铬合金 | 0.5 | 1.0 |
D | 锰铜合金 | 0.5 | 0.5 |

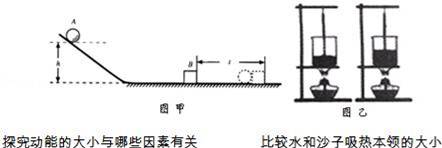

如图:甲实验中小球动能的大小是通过观察比较物块 反映出来的;乙实验中水和沙子吸收热量的多少是用 (选填“加热时间”或“温度计示数”)来反映的.
(2)当要研究的物理量与多个因素有关时,都要采用控制变量法.
如图:甲实验研究小球动能的大小与速度的关系就要多次改变 的大小,同时控制小球的 不变.乙实验中只有物质的 不同,其他因素必须控制相同(例如烧杯的规格相同、水和沙的 相等、酒精灯加热方式相同等).
如图所示是“探究不同物质吸热升温现象”的实验装置.用同一套装置,先后加热并不断搅拌质量相等的煤油和水.
(1)要完成该探究实验,除了图中所示的器材外,还需要的测量工具有天平和 .
(2)小明设计的记录数据的表格如下,分析表格可知:他是用 相同比较 的方法来完成探究实验的.
加热时间/min | 0 | 0.5 | 1 | 1.5 | 2 | … | |
温度 | 煤油 | ||||||
水 |
(3)实验结束后,小明查表知道水的比热容为4.2×l03 J/(kg•℃),则500g水温度升高20℃吸收的热量是 J;若这些热量由酒精完全燃烧获得,则至少要消耗 g酒精.(酒精的热值为3.0×107 J/kg)
(4)在受太阳照射的条件相同时,内陆地区昼夜温差比沿海地区 ,这是因为干泥土和水相比, 较小.

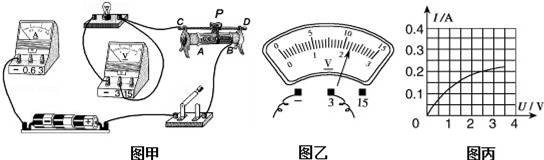

在测量小灯泡额定功率的实验时,小北塘同学连接了如图甲所示的电路.已知电源电压保持不变,灯泡的额定电压为2.5V,额定功率小于1W.
(1)请用笔画线将图中的实物电路图连接完整;
(2)在连接电路时,开关应 (选填“断开”或“闭合”),滑片应移到 (选填“A”或“B”)处,闭合上开关之后,小明发现电压表、电流表均有示数,但小灯泡不亮,经检查,电路连接正确,且各元件完好,那么可能的原因是 ,为了能使小灯泡正常发光,下一步应进行的操作是 ;
(3)闭合开关,移动滑片P到某一点时,电压表示数(如图乙所示)为 V,若他想测量小灯泡的额定功率,应将图甲中的滑片P向 (选填“A”或“B”)端移动,使电压表的示数为2.5V.
(4)移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I﹣U图象,根据图象信息,可计算出小灯泡的额定功率是 W.
