难度：
使用次数：620
入库时间：2017-01-03滑动变阻器是通过改变_______来改变电阻的。如图18所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与_______接线柱接在电路中的M、N两端。
图18
-
难度：
使用次数：384
入库时间：2017-01-03
如图19所示，当开关S闭合时，两个灯泡都能正常发光，试在图中的○中填入适当的电表符号。
图19
-
难度：
使用次数：391
入库时间：2017-01-03
如图20所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯泡两端电压；
②闭合开关S，向
端移动滑动变阻器的滑片P，小灯泡变亮。
图20
-
难度：
使用次数：392
入库时间：2017-01-03
“探究串联电路的电压关系”的实验电路如图21所示。
图21
(1)为了使探究得出的结论具有普遍意义，Ll、L2 应该选择______________（选填“相同”或“不相同”）的小灯泡。
(2)小明根据图21连接好电路，闭合开关，电压表示数如图22所示，为了使实验结果更准确，接下来他应该______________。
图22
（3）测出Ll两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需将与A 点相连的导线改接到C点即可。小聪的办法是否正确？
（4）测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。
实验小组
Ll两端电压/V
L2两端电压/V
串联总电压/V
1
1.4
3.1
4.5
2
3.0
1.3
4.4
3
1.1
1.7
2.8
4
1.8
1.2
3.0
-
难度：
使用次数：494
入库时间：2017-01-03

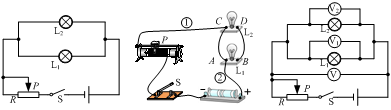

小徐和小静探究“并联电路电压的关系”时，小徐先按图23甲所示电路图连接图乙所示的实物图（电压表尚未连接）。
甲 乙 丙
图23
(1)小静一眼就看出了小徐连接的错误，并指出如果直接闭合开关将出现_______________（选填断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成滑动变阻器或_______________损坏。
(2)小静只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。她的做法可能是_________（写出一种即可）。
(3)接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图24所示，则电压表V的示数是________V。
图24
(4)在电路中串联滑动变阻器的作用是_______________，闭合开关前，滑动变阻器的滑片P应置于______端（选填“左”或“右”），该实验的结论是_______________。
