难度：
使用次数：162
入库时间：2017-01-03如图是一兴趣小组制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜．当手电筒先作照明用时，调节套筒，使灯泡灯丝处于 位置，射出平行光线；在此基础上，作幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向 （填“左”或“右”）移动，才能在前方屏幕上观察到 （填“正立”或“倒立”）放大的实像．
-
难度：
使用次数：100
入库时间：2017-01-03

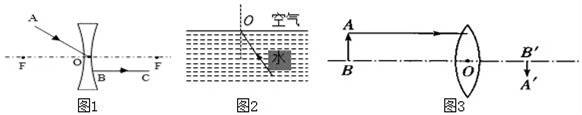

请按题目的要求完成作图：
（1）如图1所示，在图中把光线补充完整．
（2）如图2所示，一束光从水中斜射到水与空气的界面时将发生反射和折射，请画出这条入射光线的反射光线和折射光线．
（3）如图3所示是照相机的原理图，A'B'是AB的像．请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示．
-
难度：
使用次数：174
入库时间：2017-01-03

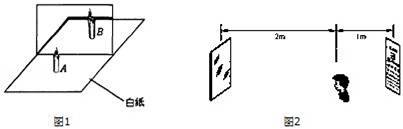

如图1所示是探究“平面镜成像的特点”的情景：竖立的薄透明玻璃板下方放一张白纸，再准备A、B两支大小、外形完全一样的蜡烛，然后把点燃的蜡烛A立在玻璃板前，又把蜡烛B放在玻璃板后面，要放到与A的像重合的位置上．
（1）该实验选择两个相同的蜡烛A和B，是为了比较像与物的 关系．
（2）该实验采用透明薄玻璃板代替日常使用的平面镜，是为了能在观察到A蜡烛像的同时，也能观察到B蜡烛，从而确定 ，用玻璃成像的清晰度比日常使用的平面镜 （选填“好些”或“差些”）．
（3）将蜡烛B在玻璃板后的纸面上来回移动，发现无法让它与蜡烛A的像完全重合，你分析出现这种情况的原因可能是 ．
（4）解决以上问题后，蜡烛B与蜡烛A的像能够完全重合，此时若将蜡烛A靠近玻璃板时，则像将 （选填“靠近”或“远离”）玻璃板移动，像的大小 （选填“变大”、“变小”或“不变”）．
（5）实验中，当蜡烛B与蜡烛A的像完全重合时，撤去蜡烛B，并在原蜡烛B的位置放一块光屏，则光屏上 （选填“能”或“不能”）呈现出蜡烛A的像，说明平面镜所成的像是 像．
（6）测量视力时，利用平面镜成像特点可以节省空间．如图2所示，让被测者面对着镜子背对视力表，此人看到视力表的像离他的距离是 m．
-
难度：
使用次数：244
入库时间：2017-01-03
在“探究光的反射规律”实验中，E、F是两块粘起来的硬纸板，可绕接缝ON转动．小明将一块平面镜放在水平桌面上，再把硬纸板放置在平面镜上．
（1）小明让一束光贴着硬纸板射到O点（如图1），要使入射光线和其反射光线同时在纸板上出现，硬纸板与平面镜的位置关系是 （选填“一定垂直”、“一定不垂直”或“可以垂直也可以不垂直”）．
（2）如图2，以ON为轴线，把纸板F向前或向后转折，不能在纸板F上看到反射光线，说明反射光线与入射光线及法线在 （选填“同一”或“不同”）平面内；此时，反射光线 （填“存在”或“不存在”）；若存在，请你用另一种方式将它显示出来；若不存在，请说明理由． ．
-
难度：
使用次数：69
入库时间：2017-01-03
利用光具座以及蜡烛、凸透镜、光屏等器材，可进行“探究凸透镜成像规律”的实验．
（1）实验时，首先在光具座上放置实验器材，若光具座A处放置蜡烛（如图甲所示），则C处应放置 （选填“凸透镜”或“光屏”．器材正确放置后，还应对其进行调整，使烛焰和光屏的中心位于凸透镜的 上．
（2）实验后，可得出凸透镜成像规律．根据成像规律判断下列说法，说法正确的是
A．若凸透镜的焦距为10cm，则烛焰距离凸透镜30cm时，可在光屏上成放大的像
B．实验过程中，蜡烛因燃烧而变短，则烛焰在光屏上的像会下移
C．若烛焰朝着凸透镜方向前后不断晃动，则光屏上仍能观察到清晰的烛焰像
D．若烛馅在光屏上成缩小的像，则光屏到凸透镜的距离小于烛焰到凸透镜的距离
（3）某物理兴趣小组在探究凸透镜成像规律后，得到了如下数据：
实验序号
物距u/cm
焦距f/cm
像的性质
像距v/cm
1
12
10
倒立放大实像
60
2
14
10
倒立放大实像
35
3
15
10
倒立放大实像
30
4
30
10
倒立缩小实像
15
5
30
12
倒立缩小实像
20
6
30
15
倒立等大实像
30
下列对表中数据的分析，错误的是
A．当凸透镜的焦距相同，物距不同时，所成的像有可能相同
B．当物距相同，凸透镜的焦距越大时，像距越大
C．当物距相同，凸透镜的焦距不同时，所成像的性质有可能相同
D．当凸透镜的焦距相同，且成放大实像时，像距与物距之和随物距的增大而减小
（4）如图乙所示，当光屏上出现烛焰清晰的像时，如果去掉光屏，眼睛在A 处 （选填“能”或“不能”） 看到这个像．某同学在凸透镜前再放了一个凹透镜，此时要想得到清晰的像，光屏应向 侧移动（选填“左”或“右”）．如果蜡烛燃烧变短，烛焰在光屏上的像向 （填“上”或者“下”或者“不变”）移动，如使像在光屏中央，凸透镜应向 （填“上”或者“下”或者“不变”）移动．
（5）将蜡烛、凸透镜、光屏依次摆放在光具座上，点燃蜡烛后，发现无论怎样移动光屏都找不到烛焰的像，其原因不可能是
A．烛焰、光屏的中心不在凸透镜的主光轴上 B．物距小于凸透镜的一倍焦距
C．蜡烛在凸透镜的两倍焦距处 D．蜡烛在凸透镜的焦点上
（6）将蜡烛置于凸进镜一倍焦距处，结果仍能观察到烛焰放大的像，这是为什么？ ．
