难度：
使用次数：799
入库时间：2017-01-02如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上．补上后要求
（1）两灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗．
-
难度：
使用次数：404
入库时间：2017-01-02
如图，R1=4欧，R2=6欧，求：
（1）S断开时，表V的读数是2.4V，电源电压是多少？
（2）S闭合时，表A的读数．
-
难度：
使用次数：217
入库时间：2017-01-02
随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一．热敏电阻的阻值会随温度的改变而改变．图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω 0.3A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：
（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，求电源电压；
（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围；
（3）此电路能测量的最高环境温度为多少？
-
难度：
使用次数：563
入库时间：2017-01-02
在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关．
实验室提供了4根电阻丝，规格、材料如下表
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
1.0
（1）为了验证上述猜想，他们设计了如图所示的实验电路．在M、N之间分别接上不同的导体，则通过观察 来比较导体电阻的大小，这里运用了 法．
（2）为了验证上述猜想①，应该选用编号为 的两根电阻丝分别接入电路进行实验．
（3）分别将A和C两电阻丝接入电路中M、N两点间，发现C接入电路时电流表示数较大，由此可知：当材料和长度相同时，导体横截面积越 ，电阻越大．
（4）为了探究电阻大小与导体材料的关系，导体D的长度应为 m．
-
难度：
使用次数：541
入库时间：2017-01-02

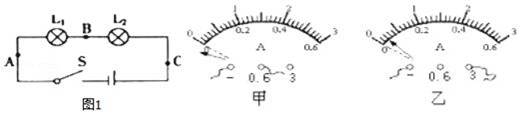

如图1是小明“探究串联电路电流特点”的实验电路图：
电流表的位置
A
B
C
电流I/A
0.32
0.32
1.6
（1）实验中，选择两个小灯泡的规格应该是 的（填“相同”或“不相同”）．
（2）下表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显有误，其电流值是 ，造成错误的原因是 ．
（3）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处． 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况． 则甲的问题是： ；乙的问题是： ．
（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是
A．通过灯泡的电流小 B．灯泡的灯丝断了
C．灯泡被短路 D．小灯泡靠近负极
（5）实验结束小明又借来一只电压表探究串联电路电压特点，他先将电压表正确接在A、B两点间测出了L1的电压，接着将电压表接A的导线改接到C点测L2的电压，你认为他的做法 （选填“正确”或“错误”）．
