难度：
使用次数：105

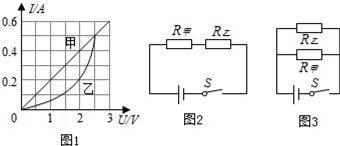

入库时间：2017-01-02如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2V时，R甲=0.4Ω
C．如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D．如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
-
难度：
使用次数：113
入库时间：2017-01-02

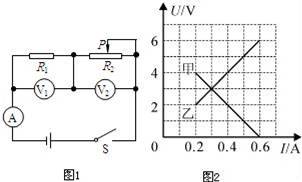

如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图2所示．则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
-
难度：
使用次数：165
入库时间：2017-01-02
完成下列填空：一节干电池的电压为 V；我国照明电路的电压是 V；家庭节能灯中的电流约为0.1A= mA．
-
难度：
使用次数：609
入库时间：2017-01-02
如图所示电路，要使灯L1与L2串联，则应该闭合开关 ；要使灯L1与L2并联，则应该闭合开关 ．如果同时闭合开关 ，会造成电源短路，是绝不允许的．
-
难度：
使用次数：72
入库时间：2017-01-02

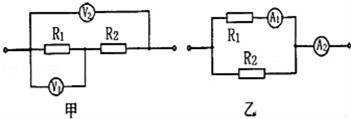

如图甲所示电路中，电压表V1和V2的示数之比为1：3，则定值电阻R1：R2= ；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为 ．
