有两个定值电阻R1=12Ω,R2=24Ω,串联后接在某电源上,R1、R2两端的电压之比为 ;R1、R2消耗的电功率之比为 ;如并联后接在同一电源上,通过R1、R2的电流之比为 ;R1、R2消耗的电功率之比为 .
某同学在探究电流与电压关系时,取一个定值电阻(其阻值不随温度变化)和一只小灯泡做为研究对象,并分别测量了多组通过它们的电流与其两端对应的电压,然后根据测得的数据在坐标纸上分别画出如图所示的甲、乙两条I﹣U图线.根据图线可知, (选填“甲”或“乙”)是定值电阻的I﹣U图线;这个定值电阻阻值的测量值是 Ω;小灯泡的电阻随其两端电压的升高而变 (选填“大”或“小”).

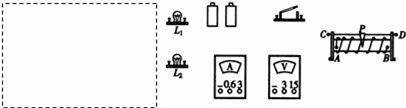

设计电路.要求:L1和L2串联,电流表测L1的电流,电压表测L2两端的电压,滑动变阻器控制电路中的电流不超过0.5A.在虚框内画出电路图,并用铅笔线代替导线将图中的元件连接起来.
小红和小明在学习欧姆定律的过程中,分别进行下列探究活动:
①、小明选了以下器材:等测电阻Rx(5~10Ω)、电源(6V),电流表(0~0.6)、电压表(0~3)、滑动变阻器(1A,20Ω)、开关一个、导线若干.
小红选了以下器材:等测电阻Rx(5~10Ω)、电源(6V),电流表(0~3)、电压表(0~15)、滑动变阻器(1A,100Ω)、开关一个、导线若干.
算一算,要使测量更精确,还不会损坏电表,谁选择的器材更精确: .

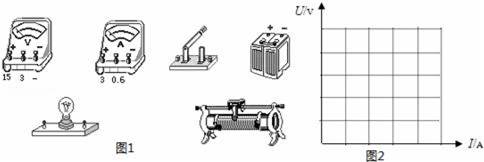

②、接着他们开始做测定某导体电阻的实验.请你以笔代线完成电路图连接.
③、当闭合开关后,发现电流表有示数,电压表示数为零.移动滑动变阻器滑片时电流表读数有变化,电压表的示数始终为零.其可能的原因是:
A、滑动变阻器接触不良; B、开关接触不良
C、小灯泡两端短路 D、小灯泡的灯丝断了
④、小明正确连接电路,当接通开关后,发现电压表有示数(等于电源电压),电流表的示数为零.移动滑动变阻器的滑片时,电压表读数基本没变化,电流表示数始终为零.其原因可能是
A、滑动变阻器接触不良; B、开关接触不良
C、不灯泡两端短路 D、小灯泡的灯丝断了
⑤、小明自带某一段电炉丝的电阻,于是他用电炉丝换下电阻RX.实验中,小明通过改变滑动变阻器阻值,由电流表、电压表读出相应的数值,见下表.
电流/A | 0.4 | 0.8 | 1.2 | 1.6 |
电压/V | 4.5 | 9.0 | 13.5 | 18.0 |
(a)请你根据表格将数据绘制到图表中去.
(b)由表格内容及作出的图分析可得出结论 .
(c)测出电炉丝的电阻为 .
如图,当闭合开关后,灯泡刚好正常发光,求:
(1)通过灯泡的电流是多少安?
(2)电阻R的阻值是多少?
