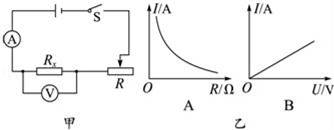

如图甲是探究电流与电压、电阻关系的实验电路图.
(1)由于电路中电流的大小受多种因素的影响,所以我们在探究某一因素变化对电流的影响时,必须保持其他因素不变,即采用了 法.
(2)实验探究分两步进行:a.保持电阻不变,探究电流与电压的关系;b.保持电压不变,探究电流与电阻的关系.图乙是根据实验数据绘制的图象,其中正确表示电阻不变,电流随电压变化的图象是 图(选填“A”或“B”).
(3)在探究过程中,使用滑动变阻器R的目的 .
(4)从图A图象可得到的结论是 .
(5)从图B图象可得到的结论是 .
“测量小灯泡电功率”的实验中,已知电源电压为3V,小灯泡的额定电压为 2.5V.
(1)连接电路时,开关应 .
(2)测小灯泡实验原理是 .

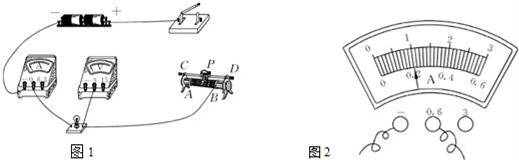

(3)请你用笔画线代替导线将图1中的电路连接完整.
(4)闭合开关前,应先将滑动变阻器的滑片移到 端(选填“A”或“B”).闭合开关后,发现小灯泡不亮,电流表指针偏转,电压表示数为0,产生故障的原因可能是 .
(5)排除故障后,实验得到的数据如下表.在第1次实验中,小灯泡两端电压为2V时,电流表示数如图2所示,则通过小灯泡的电流为 A,此时小灯泡的实际功率为 W.
实验序号 | 电压表示数U/V | 电流表示数I/A | 小灯泡电功率P/W |
1 | 2.0 | ||
2 | 2.5 | 0.22 |
|
3 | 2.8 | 0.24 | 0.67 |
(6)由上表可知,小灯泡的额定功率为 W;小灯泡的实际功率随实际电压的增大而 (选填“增大”或“减小”).
小明利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”.甲、乙两瓶中装有质量与初温都相同的煤油,甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小.
(1)实验中煤油吸热的多少是通过 来反映的.
(2)为了在较短的时间内达到明显的实验效果,小明选用煤油而不用水做实验,是因为煤油的比热容 (选填“大于”或“小于”)水的比热容.
(3)电阻丝甲与乙采用串联的连接目的是: .
(4)通电一定时间后,乙瓶中的温度计示数升高的快,由此得出的实验结论是 .
如图所示,已知电阻R1 为6Ω,R1两端的电压是3V,将它与R2串联后接到8V的电源上,请求出:
(1)流过R1的电流I1;
(2)R2的阻值.
一个标有“220V,40W”的电灯,接在照明电路中,求:
①电灯的灯丝的电阻是多大?
②正常工作2小时消耗多少度电能?
③若加在电灯上的实际电压只有200伏,此时灯泡的实际功率是多少瓦?(设灯丝电阻不变)
