难度：
使用次数：349
入库时间：2016-12-26为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示．
（1）根据图象，某同学认为：“加热相同的时间时，甲升高的温度高一些，这说明甲吸收的热量多一些”．这位同学的判断是否正确？请说明理由．
（2）要使甲、乙升高相同的温度，应给 加热更长的时间，这说明 的吸热能力强些．
（3）如果已知甲的比热容是1.8×103J/（kg•℃），则乙的比热容是 J/（kg•℃）．
-
难度：
使用次数：547
入库时间：2016-12-26

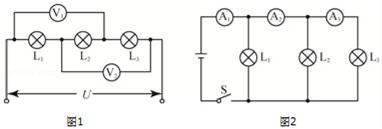

如图1所示，三个灯泡串联在电压为15V的电路中，电压表V1的示数为12V，电压表V2的示数为8V，则L1两端的电压为 V，L2两端的电压为 V，L3两端的电压为 V；
如图2所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1的电流为 A，通过L2的电流为 A，通过L3的电流为 A．
-
难度：
使用次数：427
入库时间：2016-12-26

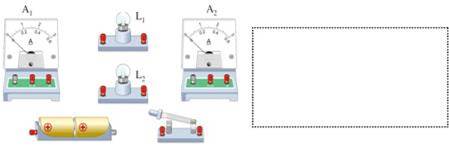

按要求连接如图电路并在右侧虚线框内画出相应的电路图：两灯并联、开关控制两个灯泡，电流表A1测干路电流，电流表A2测通过灯泡L2的电流，导线不要交叉．
-
难度：
使用次数：348
入库时间：2016-12-26

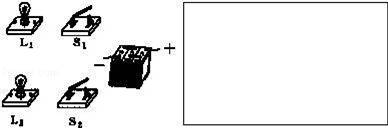

小明是一个摄影“发烧友”，他想在自己的家里建立一个家庭冲洗室，需设计一个相片曝光箱．曝光箱内电路要求是：箱内有两只灯泡，其中一只涂成红色．曝光箱外有两只开关，当闭合S1时只有红灯L1发光，这时可在红灯照明下调整底片和相纸的位置，调好后闭合S2，则L1和L2均正常发光，使相纸感光．为了防止在放好相纸之前，由于操作失误而使L2发光，电路设计要求在S1闭合前，接通S2时L2并不发光．根据上述要求，请画出曝光箱内部的电路图，并将图所示实物连成相应的工作电路．
-
难度：
使用次数：214
入库时间：2016-12-26
目前，“节能减排”已引起全球的关注．如何减少能耗，提高汽车发动机的效率越来越受到人们的重视，

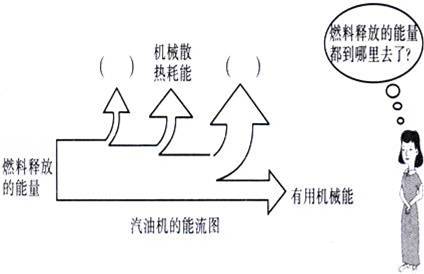

（1）大多数家用汽车的发动机均为汽油机，它把汽油燃烧产生的内能部分转化成机械能，再通过传动机构将动力传给车轮使汽车行驶．请你将图中汽油机工作时的能流图补充完整．
（2）发动机的效率是汽车的经济性能指标之一．厂家提供的某汽车出厂的部分参数如下；
①测试数据：汽车在平直公路上以90km/h的速度匀速行驶时，百公里耗油量为V0（L），发动机输出功率为P0（kW）；
②使用燃料：93#汽油[热值为q0（J/kg）、密度为ρo（kg/m3）]．
请用以上参数推算出在测试条件下，该汽车发动机的效率．
