初中物理河北省2017届第三次月考九年级物理试卷及答案
1  2  3  4  5 6
  • 难度: 使用次数:86 入库时间:2016-12-25

    在如图所示电路中,定值电阻R0的阻值为20Ω,电动机线圈电阻为2Ω,闭合开关,电流表A1A2的示数分别为0.8A0.3A,则该电路电源电压为  V.1min内电路消耗的电能为  J1min内电流通过电动机产生的热量为  J


  • 难度: 使用次数:107 入库时间:2016-12-25

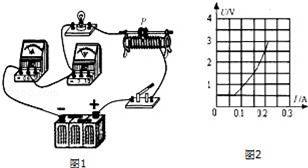

    在做测定小灯泡的电功率实验时,选用的器材有电压为6V的电源,额定电压为2.5V的小灯泡,以及滑动变阻器、电流表、电压表、开关和导线等.图1是没有连接完的实物电路.

    1)请你用笔画线代替导线,将实物电路连接完整.

    2)连好电路闭合开关,发现电压表指针偏转很小,其原因可能是  (写出一种即可).

    3)经适当调整后,闭合开关,移动滑片P到某处,发现电压表的示数为2.2V,要测量小灯泡的额定功率,应将滑片P  端滑动.

    4)通过移动滑片P,测得多组数据,绘制成UI,图象如图2.据此可计算出小灯泡正常发光时,滑动变阻器消耗的功率是  W(设电源电压保持不变).


  • 难度: 使用次数:324 入库时间:2016-12-25

    如图,电源电压恒定,R1R2是定值电阻,R1=10Ω,滑动变阻器R3标有20Ω  0.5A字样.只闭合开关S1,电流表的示数为0.9A;再闭合开关S2S3,电流表的示数变为1.5A,求:

    1)电源电压;

    2)开关S1S2S3都闭合时,R210s内产生的热量;

    3)只闭合开关S3,移动变阻器滑片时,R1的电功率变化范围.


  • 难度: 使用次数:57 入库时间:2016-12-25

    华为公司最新推出的手机华为MATE8,手机正常工作电流约10mA,正常工作电压5V,除了发光和发声消耗能量外,自身也会发热而消耗能量,经测试手机正常工作时的发热功率为0.01W,则

    1)该手机的额定功率为多大?

    2)该手机的效率(有用能量在总能量中的比例)为多大?


  • 难度: 使用次数:178 入库时间:2016-12-25

    某校师生自制了一台多功率电烘箱,电路结构如图所示,所选两根电热丝R1R2的阻值分别为75Ω150Ω,由于电路电压不足,实际工作电压为200V,求:

    1)这台电烘箱以最大功率工作时,通过电烘箱的电流;

    2)这台电烘箱以最大功率工作5min,电热丝产生的热量;

    3)这台电烘箱以最大功率工作5h,消耗多少度电.
