关于开关在电路中的作用,下列说法中正确的是( )
A.串联电路中,开关可控制整个电路
B.并联电路中,开关不能控制整个电路
C.串联电路中,每个开关可控制一个用电器
D.一个开关同时控制两个用电器,这两个用电器一定是并联的

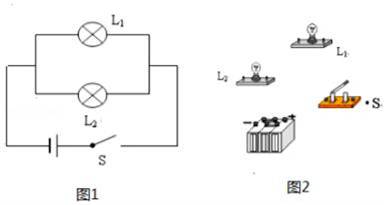

根据图1所示电路图连接实物图(图2)
在“观察水的沸腾”实验中,小明同学的实验数据如表:
时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
温度/℃ | 90 | 92 | 94 | 98 | 98 | 96 | 98 |
(1)从表中的数据可以看出,在第 min记录的数据明显错误.
(2)由表中数据可知,水的沸点是 ℃,此时液面上的气压 1标准大气压(选填“小于”、“大于”或“等于”).

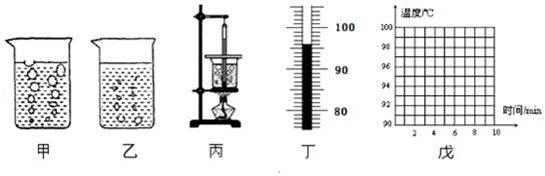

(3)小明观察到水沸腾前和沸腾时水中气泡的上升情况如图甲、乙所示,其中 图是水在沸腾时的情况.
(4)请指出丙图中实验操作的错误是: .
(5)3min记录温度时,温度计示数如图丁所示,此时温度为 ℃.
(6)请根据表的数据,在图戊的坐标中描点画出水的温度随时间变化图象.
为了比较水和食用油的吸热能力,小明用两个相同的装置做了如图所示的实验.用温度计测量液体吸收热量后升高的温度值,并用钟表记录加热时间.实验数据记录如表.
物质 | 质量/g | 初始温度/℃ | 加热时间/min | 最后温度/℃ |
水 | 60 | 20 | 6 | 45 |
食用油 | 60 | 20 | 6 | 68 |
(1)在实验过程中控制加热时间相同,通过比较 来研究水和食用油吸热能力的差异.
(2)在此实验中,如果要使水和食用油的最后温度相同,就要给 加热更长的时间,此时水吸收的热量 (选填“大于”或“小于”或“等于”)食用油吸收的热量.
(3)通过实验可以得到不同的物质吸热能力不同,物质的这种特性用 这个物理量来描述.
某太阳能热水器,向其中注入50kg的水,阳光照射﹣段时间后,水温从10℃升高到50℃.水的比热容是4.2×103J/(kg•℃).
试求:
(1)这段时间该热水器中的水吸收的热量是多少?
(2)如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J,则这段时间该热水器的效率是多少?
(3)如果水吸收的热量用天然气来提供,需要完全燃烧多少m3的天然气;(天然气的热值为8.4×l07J/m3,天然气完全燃烧放出的热量全部给水吸收)
(4)你认为可能是什么因素影响了太阳能热水器的效率?
