难度：
使用次数：249

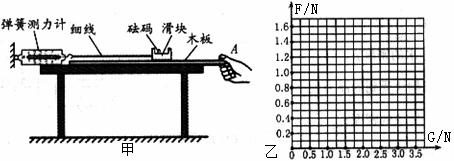

入库时间：2016-12-25如图甲所示，弹簧测力计左端固定，木板放在水平桌面上，放有砝码的滑块通过细线与弹簧测力计右端相连，细线与木板平行．小明同学利用此装置，探究“滑动摩擦力大小与压力的关系”．实验操作如下：
①用弹簧测力计测出滑块的重力，滑块和砝码的总重记作G．
②将放有砝码的滑块放到水平木板上，通过水平细线和弹簧测力计相连，用手向右拉动木板，待弹簧测力计示数稳定后，读出示数F．
③多次改变滑块上砝码的个数，并重复步骤②，记录相应数据如下表所示．
砝码个数
1
2x.k.b.1
3
4
5
滑块和砝码的总重G/N
1.5
2.0
2.5
3.0
3.5
弹簧测力计示数F/N
0.6
0.8w w w .x k b 1.c o m
1.2
1.4
（1）上面表格中滑块和砝码的总重为2.5N时，弹簧测力计的示数应是__________．xkb1.com
（2）根据表中数据在坐标纸上做出F﹣G的图象．
（3）经分析可得，滑块受到的滑动摩擦力Ff与压力FN的关系是：
_____________________________________________．
（4）实验过程中，是否必须匀速拉动木板？__________．
-
难度：
使用次数：442
入库时间：2016-12-25

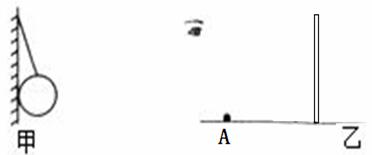

（1）如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力G及细线对小球的拉力F的示意围．
（2）如图所示，将一个发光小球A放置于竖直的茶色玻璃板前，会看到玻璃板中也出现一个“小球”．请画出看到“小球“的位置，作一条眼睛看到该“小球”的光路．
-
难度：
使用次数：2044
入库时间：2016-12-25
如图为某品牌纯牛奶，盒内装有250cm3、密度为1.04g/cm3的纯牛奶。g取10N/kg，不计外包装质量．求：（1）纯牛奶的质量；（2）纯牛奶的重力。
