难度：
使用次数：329
入库时间：2016-12-20如图，探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA＝0.4A、IB＝0.2A、IC＝0.2A．记录数据后，他下一步应该做的最合理的操作是 （ ）
A．分析数据，得出结论
B．改变电源电压，再测出几组电流值
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
-
难度：
使用次数：201
入库时间：2016-12-20
如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示，则电阻R1和R2两端的电压分别为 ( )
A．1.2 V， 6 V
B．6 V， 1.2 V
C．4.8 V， 1.2 V
D．1.2 V, 4.8 V
-
难度：
使用次数：140
入库时间：2016-12-20

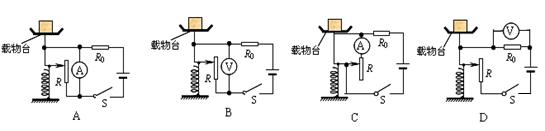

如图所示的台秤原理图，电源电压恒定。能满足“物体质量增大时，电压表或电流表示数也增大”要求的是（ ）
-
难度：
使用次数：84
入库时间：2016-12-20

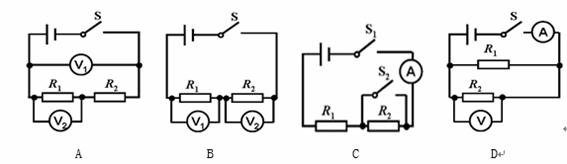

如题7图所示，已知电源电压不变，为了比较电阻R1和R2的大小，四位同学分别设计了如下的电路，其中不可行的是
-
难度：
使用次数：139
入库时间：2016-12-20
如图所示，电源电压不变，S闭合后，两灯都发光，一段时间后，其中一灯突然熄灭，电流表、电压表的示数都不变，产生这一现象的原因是( )
A．L1断路 B．L2断路
C．L1短路 D．L2短路
