在做“决定电阻大小的因素”的实验时,需要在电压相同的条件下,比较通过的不同导体的电流,发现决定电阻大小的因素。下表是几种实验用导线的参数:
导体代号 | A | B | C | D | E | F | G |
长度/m | 1.0 | 0.5 | 1.5 | 1.0 | 1.2 | 1.5 | 0.5 |
横截面积/mm2 | 3.2 | 0.8 | 1.2 | 0.8 | 1.2 | 1.2 | 1.2 |
材料 | 锰铜 | 钨 | 镍铬丝 | 锰铜 | 钨 | 锰铜 | 镍铬丝 |
(1) 为了研究电阻与导体材料有关,应在上表中选用导线C和导线 。
(2) 为了研究电阻与导体的长度有关,应在上表中选用导线C和导线 。
(3) 为了研究电阻与导体横截面积的关系,应在上表中选用导线A和导线 。
(4)
在某次电学考试的试题中出现,教室内某个开关闭合或断开时,两盏灯同时亮同时灭,答案为并联,一些同学提出两灯也可以是串联的,假设你在场,请你根据生活观察到的现象加以解释。你提供的现象是 。做出判断的理论依据是 。
在做“用伏安法测量定值电阻”的实验中,甲、乙两位同学的实验器材都完好准确,他们测量的三组数据分别记录在下面两表中:老师看了两组数据后,认为其中有一位同学的实验电路接错了。
甲同学 | ||
实验次数 | 电压(V) | 电流(A) |
1 | 1.50 | 0.56 |
2 | 2.00 | 0.51 |
3 | 2.50 | 0.44 |
乙同学 | ||
实验次数 | 电压(V) | 电流(A) |
1 | 4.50 | 0.56 |
2 | 4.00 | 0.51 |
3 | 3.50 | 0.44 |
乙同学 | ||
实验次数 | 电压(V) | 电流(A) |
1 | 1.50 | 0.31 |
2 | 2.00 | 0.41 |
3 | 2.50 | 0.52 |
(1)你认为线路接错了的同学是 ;
(2)你的判断依据是 。
(3)线路改正的方案是
。

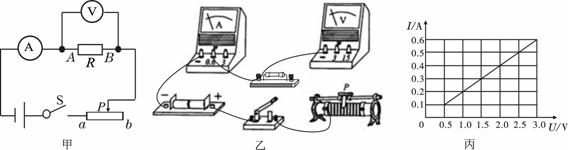

小谢利用图16甲所示的电路做“探究通过导体的电流与导体两端的电压、导体电阻的关系”的实验。
(1)图20乙是未连接好的电路,请在图上用笔画线代替导线连接好电路。
(2)在连接电路时,开关应该是 的。
(3)小谢同学在检查电路连接时,滑动变阻器的滑片应该移到 端。(填“左”或“右”)
(4)探究电流与电压的关系,应控制不变的量是 。开关S闭合后,将滑动阻器的滑片P从b端移至a端,电流表和电压表示数变化关系如图丙所示。实验时,电源电压保持3V不变,当滑片P位于a端时,电流表的示数为 A。
(5)探究电流与电阻的关系的实验过程中,当A、B两点间的电阻R由5Ω更换为10Ω后,为了探究上述问题,他应该采取的正确操作是( )
A.保持滑动变阻器的滑片不动 B.将滑动变阻器的滑片适当向左移动
C.将滑动变阻器的滑片适当向右移动 D.适当增加电池的节数
(6)小谢同学得出如下一组数据,请你根据实验数据在图17中做出I-1/R图像。
U=2V | ||
实验次数 | 电阻(Ω) | 电流(A) |
1 | 5 | 0.4 |
2 | 10 | 0.2 |
3 | 15 | 0. |
根据图像可以得出的结论: 。
