在如图所示电路中,定值电阻R0的阻值为20Ω,电动机线圈电阻为2Ω,闭合开关,电流表A1、A2的示数分别为0.8A,0.3A,则该电路电源电压为 V.1min内电路消耗的电能为 J,1min内电流通过电动机产生的热量为 J.

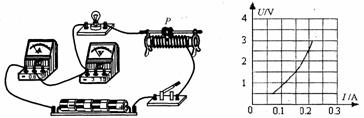

在做“测定小灯泡的电功率”实验时,选用的器材有电压为6V的电源,额定电压为2.5V的小灯泡,以及滑动变阻器、电流表、电压表、开关和导线等。下图是没有连接完的实物电路。
(1)请你用笔画线代替导线,将实物电路连接完整。
(2)连好电路闭合开关,发现电压表指针偏转很小,其原因可能是 (写出一种即可)。
(3)经适当调整后,闭合开关,移动滑片P到某处,发现电压表的示数为2.2V,要测量小灯泡的额定功率,应将滑片P向 端滑动。
(4)通过移动滑片P,测得多组数据,绘制成U - I,图像如上图。据此可计算出小灯泡正常发光时,滑动变阻器消耗的功率是 W(设电源电压保持不变)。
如图,电源电压恒定,R1、R2是定值电阻,R1=10Ω,滑动变阻器R3标有“20Ω 0.5A”字样。只闭合开关S1,电流表的示数为0.9A;再闭合开关S2、S3,电流表的示数变为1.5A,求:
(1)电源电压;
(2)开关S1、S2、S3都闭合时,R2在10s内产生的热量;
(3)只闭合开关S3,移动变阻器滑片时,R1的电功率变化范围。
华为公司最新推出的手机华为MATE8,手机正常工作电流约10mA,正常工作电压5V,除了发光和发声消耗能量外,自身也会发热而消耗能量,经测试手机正常工作时的发热功率为0.01W,则
(1)该手机的额定功率为多大?
(2)该手机的效率(有用能量在总能量中的比例)为多大?
某校师生自制了一台多功率电烘箱,电路结构如图所示,所选两根电热丝R1,R2的阻值分别为75Ω、150Ω,由于电路电压不足,实际工作电压为200V,求:
(1)这台电烘箱以最大功率工作时,通过电烘箱的电流;
(2)这台电烘箱以最大功率工作5min,电热丝产生的热量;
(3)这台电烘箱以最大功率工作5h,消耗多少度电.
