难度：
使用次数：140

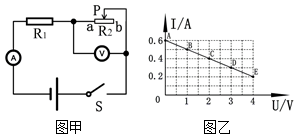

入库时间：2016-12-18如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（ ）
A．电源的电压为6V B．电路的最大总功率为3．6W
C．R2的电功率一直变大 D．图乙中D点是滑片位于中点时的状态
-
难度：
使用次数：136
入库时间：2016-12-18
把“220V 800W”的电炉丝改装后接在110V的电路上，欲使改装后的实际功率仍为800W，下列改装方案中，行之有效的做法是（ ）
A．截取原电热丝长度的二分之一接入电路 B．将两根相同规格电热丝串联接入电路
C．将两根相同规格电热丝并联接入电路 D．将原电热丝对折后，并联接入电路
-
难度：
使用次数：113
入库时间：2016-12-18
将规格都是“220 V 100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量一样多 B．三个用电器消耗的电能一样多
C．电视机产生的热量最多 D．电风扇产生的热量最多
-
难度：
使用次数：170
入库时间：2016-12-18
某电热器通过0．5A的电流时，在5秒内放出的热量是Q，如果通过它的电流是1．5A时，则在相同时间内放出的热量是（ ）
A．3Q B．9Q C．16Q D．Q
-
难度：
使用次数：169
入库时间：2016-12-18
如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（ ）
A．U甲=U乙，Q甲=Q乙 B．U甲＜U乙，Q甲＞Q乙
C．U甲＜U乙，Q甲＜Q乙 D．U甲＞U乙，Q甲＜Q乙
