难度：
使用次数：63
入库时间：2016-12-18如图所示为小孙同学探究平面镜成像特点的实验装置图，她将一块茶色透明玻璃板竖直架在一把直尺的上面，并保持玻璃板与直尺垂直．再取两根完全相同的蜡烛A和B分别竖直置于玻璃板两侧的直尺上，点燃玻璃板前的蜡烛A，进行观察和调整．
(1)．采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到 ，巧妙地解决了确定 的问题．
(2)点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像 为止，这时发现像与物的大小 ；进一步观察A、B两支蜡烛在直尺上的位置发现，像和物到玻璃板的距离 ．[来源:Z_xx_k.Com]
(3)移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上 （选填“能”或“不能”）接收到蜡烛烛焰的像。此时像 （存在/不存在）
(4)为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作?
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察．
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述(2)相同的操作．
(5)某次实验时，小王同学在桌面上无论怎样移动玻璃板后面的蜡烛B，都无法与蜡烛A的像完全重合，请你推断其原因是 ．
-
难度：
使用次数：85
入库时间：2016-12-18
在利用光具座进行凸透镜成像的实验探究中:

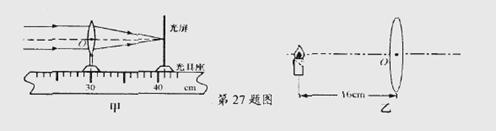

(1) 如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最
亮的光斑.由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm.(2) 将蜡烛、凸透镜、光屏依次放在光具座上，具体放置要求是
这样做的目的是 www.szzx100.com
(3) 把烛焰放在距凸透镜16cm处时(如图乙)，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 的实像(填写像的性质); (填光学仪器)就是利用这一成像规律工作的. www.szzx100.com
(4) 如果将蜡烛在乙图的基础上远离透镜，若仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”)透镜的方向移动，同时像会 （变大/变小）w.szzx100.com
（5）实验还发现，随着蜡烛燃烧变短，光屏上的像会 （上移/下移/不动），将透镜 （上移/下移）可以使像回到原来位置，若用黑纸遮住透镜的下半部分，则光屏上的像和原来相比，变化是
(6)在焰烛、透镜、光屏三者中心在同一高度的情况下，若固定蜡烛与透镜，无论怎么移动光屏，屏上不出现清晰像，原因可能是______________；若固定透镜与光屏，无论怎么移动蜡烛，屏上不出现清晰像，原因可能是______________；
-
难度：
使用次数：132
入库时间：2016-12-18
某实验小组在做“凸透镜成像”的实验时，记下了物距和像距的一些对应数据，并依次描点画出了如图所示的图线．请你结合凸透镜成像规律观察分析图线，由此确定实验所用
的凸透镜的焦距是 ，分析物距和像距的变化特点，当物体由远大于2f处向2f处靠近时，物距和像距之和的变化是 （变小/变大/不变）
