入库时间：2016-12-16如图，电源电压保持不变，闭合S后两灯泡正常发光，两表示数都正常，一段时间后两灯突然熄灭，且电压表示数和电流表示数都变为零，则故障原因可能是 ．
-
难度：
使用次数：547
入库时间：2016-12-16

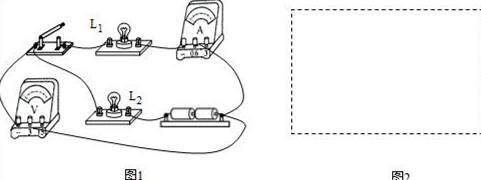

根据图1所示的实物连接图，在图2的框中画出电路图．
-
难度：
使用次数：216
入库时间：2016-12-16
根据如图所示的电路图，用笔画线代替导线连接实物电路
-
难度：
使用次数：152
入库时间：2016-12-16
如图所示是“探究不同物质吸热升温现象”的实验装置，用同一套装置，先后加热并不断搅拌质量相等的煤油和水．
加热时间/min
0
0.5
1
1.5
2
…
温度/℃
煤油
水
（1）要完成该实验，除了图中所示的器材外，还需要的测量工具有天平和 ．
（2）小明设计的记录数据的表格如上表所示，分析表格可知：他是在 相同的情况下，通过比较煤油和水 的方法来完成探究实验的．
-
难度：
使用次数：171
入库时间：2016-12-16

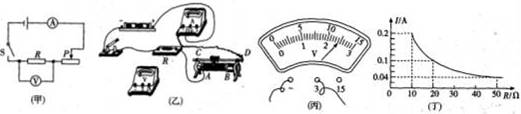

小华同学为了探究“电流与电阻的关系”，设计了如图（甲 ）所示的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一个，一个开关，阻值分别为10Ω，20Ω，50Ω的定值电阻各一个，滑动变阻器上标有“20Ω1A”字样，导线若干．
（1）请你用笔画线代替导线，将图（乙）中的实物连接完整．
（2）在连接实物电路时，小华应将开关处于 状态，闭合开关前，应将滑动变阻器滑片滑到最 （选填“左”或“右”）端．
（3）小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是 ．
（4）故障排除后，小华先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示为2V，读出电流表示数后，断开开关，她直接拆下10Ω的电阻，改换成阻值 为20Ω的电阻继续做实验，闭合开关，电压表示数如图（丙）所示，其示数是 V．要完成这次实验，接下来她应将变阻器滑片向 （选填“左”或“右”）端移动，使电压表的示数为 V．
（5）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为电压表的示数无法达到实验要示的值 的原因可能是
A．滑动变阻的阻值太大B．电压表量程选小了 C．滑动变阻器的阻值太小
（6）小华解决了上述问题后，完成了实验．利用收集到的多组数据，作出了如图（丁）所示的电流I随电阻 R变化的关系图象，分析图象得出了电流与电阻的关系是 ．
【拓展】（1）小刚和小军在探究“电流与电压的关系”，该实验中滑动变阴器的作用除了保护电路外，其主要作用是 、 ．
（2）实验中，所测的数据如表所示：
R=10Ω
电压/V
1.5
2
2.5
电流/A
0.15
0.2
0.25
由表中数据可得结论： ．
（3）本实验采用的主要探究方法是 法．
