小明家本月末和本月初电能表的示数如图,这段时间小明家用了 度电,若电费是0.6元/度,则这个月应交电费 元.
小李同学自制一个简易“电热驱蚊器”,它的发热元件是一个阻值为22KΩ电阻,将它接在220V的电源上,100s内可产生的热量是 J.
如图是探究“导体的电阻跟哪些因素有关”的实验器材,演示板上固定了四条金属电阻丝,a、b、c三条长度均是1m,d的长度0.5m;a、b的横截面积相同,材料不同;a、c的材料相同,但c的横截面积大于a;a、d的材料和横截面积都相同,
(1)在探究电阻跟横截面积的关系时,可依次把M、N跟 的两端连接,闭合开关,记下电流表的示数,分析比较这两根金属丝电阻的大小.
(2)依次把M、N跟a、d的两端连接,闭合开关,记下电流表示数,分析比较a、d两根金属丝电阻的大小,可探究电阻跟 的关系,其结论是: .
(3)以上方法在研究物理问题时经常用到,被称为 .试根据学过的物理知识再列出一例用这种方法研究的问题: .

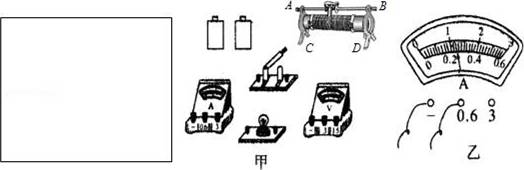

在“用电压表和电流表测电阻”的实验中,要测量小灯泡的电阻.
(1)在下面方框内画出实验电路图
(2)将图甲中的器材连成实验电路.要求:实物位置不动,导线不交叉.
(3)①伏安法测电阻的原理是 ,实验中直接测量的物理量是 和
②用伏安法测电阻的实验中,滑动变阻器的作用是 和 .
③在连接过程中,开关应该是 ,线路连好后滑动变阻器的阻值应调到 .(参照实物图,填字母)
(4)如果测量时电压表示数为2.4V,电流表示数如图乙所示,则通过小灯泡的电流为 A,被测小灯泡的阻值为 Ω.
一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应 联一个 Ω的电阻.
