如图所示卡通画中,当开关闭合后电路一直接通, 小鸟可能触电,因为 .
把两个标有“3.8V”字 样的小灯泡串联起来,接在如图所示的电路中.闭合开关,两个小灯泡都发光.若把一根导线接在小灯泡L2的两端,你所看到小灯泡的变化情况是:
(1) (2) .
请你拆去一根导线(在图上用“╳”表示拆去),再补上一根导线(用虚线表示)使开关闭合后,规格相同的3个灯泡同时发光且亮度相同.
请在下图丙的圆圈中填上合适的电表,使之成为正确的电路图.
实践应用:苹果电池的电压大小U与电极插入苹果的深度h的关系.

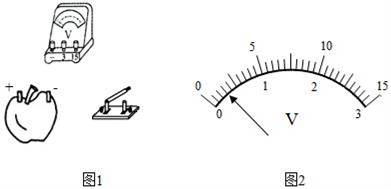

在苹果中插入铜片和锌片就能成为一个苹果电池,铜片是电池的正电极,锌片是负电极.那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢?某实验小组用如图所示的实验器材对该问题进行探究.
(1)请用笔画线代替导线完成如图1的实物连接;
(2)实验时,应保持其它条件不变,只改变 ;
(3)小组同学测得的实验数据如下表,当深度为5cm时,电压表示数如图2所示,请将电压值填入如表空格中;
两电极插入的深度h/cm | 1 | 2 | 3 | 4 | 5 | 6 |
苹果电池电压U/V | 0.12 | 0.18 | 0.22 | 0.27 |
| 0.34 |
(4)分析表格中的数据,你能得到的实验结论是 ;
(5)科学猜想:苹果电池的电压大小还可能与 有关;
(6)如果实验前不知道苹果电池的正负极,可以使用电压表来判断,你认为还可以使用 (填写一种实验器材)来判断.
