初中物理双沟中学九年级物理第十八章电功率测试卷
1  2  3  4  5
  • 难度: 使用次数:143 入库时间:2016-12-15

    在如图所示的电路中,电源电压保持不变,灯泡L2标有“24 V 12 W.开关S1闭合、S2断开时,电流表的示数为1 A,电压表的示数为12 V,灯泡L1正常发光,不考虑温度对灯泡灯丝电阻的影响.求:

    (1)灯泡L1的额定功率;

    (2)10 s内,灯泡正常L2正常发光时消耗的电能;

    (3)灯泡L2的电阻;

    (4)当开关S1S2都闭合时,求电流表的示数和灯泡L2的实际功率.


  • 难度: 使用次数:195 入库时间:2016-12-15

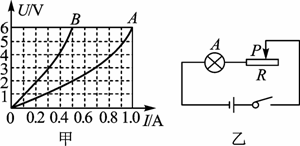

    有两只灯泡,A灯泡“6 V 6 WB灯泡“6 V 3 WAB中电流随两端电压变化关系的图像如图甲所示.

    (1)AB并联接在6 V电源两端,求1 min内电路消耗的电能;

     (2)AB串联接在某电源两端,使B灯恰好正常发光,求此时A灯电阻;

     (3)A与一个滑动变阻器(50 Ω 2 A)串联接在6 V电源两端,如图乙所示.调节滑动变阻器,当滑动变阻器的功率和A灯功率相等时,求滑动变阻器的功率.


  • 难度: 使用次数:230 入库时间:2016-12-15

    小明家买了一台全自动豆浆机,其部分技术参数如下表,豆浆机的核心部件是机头,它的中间部位是一个带动刀片旋转的电动机,用来将原料粉碎打浆,外部是一个环状加热管(电热丝),用来对豆浆加热(如图甲是豆浆机的机械结构图).制作豆浆的过程是加热-打浆-加热-打浆-加热,加热和打浆交替进行.图乙是该豆浆机做好一次豆浆的Pt图像,请根据以上信息解答下列问题:

    型号

    SYL624

    额定电压

    220 V

    频率

    50 Hz

    电动机功率

    110 W

    加热功率

    1 210 W

    容量

    1 000 mL

    (1)豆浆机正常打浆时,通过电动机的电流是多少?

     (2)豆浆机正常加热时,加热管电阻丝的阻值是多少?

     (3)豆浆机做好一次豆浆,消耗的总电能是多少?
