难度：
使用次数：267
入库时间：2016-11-17如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时，下列说法正确的是（ ）
A．V1、V2不变，A示数变大
B．V1示数变小，V2示数变大，A示数变大
C．V1示数不变
，V2示数变大，A示数变大D．V1和V2示数的和不变，A示数变大
-
难度：
使用次数：345
入库时间：2016-11-17
如图所示，已知电源电压为10V，电压表V1，V2测得的电压是8V和6V，则电阻R2两端的电压是（ ）
A． 4V B． 6V C．8V D．不能确定
-
难度：
使用次数：241
入库时间：2016-11-17

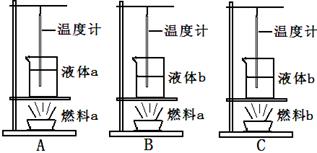

如下图所示，A、B、C三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同
。
（1）比较不同燃料的热值应选择__________ 两个装置，比较不同物质的比热容应选择__________两个装置（选填装置序号A、B、C）。
（2）在“比较不同燃料的热值”的实验中，通过观察温度计__________比较燃料燃烧放出热量的多少。已知酒精的热值为3.0×107J／kg，10g酒精完全燃烧放出的热量是_______________J。
（3）
水的比热容是4.2×103J／（kg·℃）,它的含义是：_________________________________________________________ -
难度：
使用次数：278
入库时间：2016-11-17
在研究“电流与电阻的关系”的实验
中。
(1)请在图甲中把余下部分的电路用笔画线代替导线连接完整。(要求滑动变阻器的滑片向右滑动电阻变大)
(2)实验过程中必须控制____________不变。
(3)实验中多次改变R的阻值，调节滑动变阻器的滑片，得到如图乙所示的电流I随电阻R变化的图象，则实验时电阻两端的电压为________V，实验得出结论：___________________________________。
-
难度：
使用次数：132
入库时间：2016-11-17
如图所示，AC、EG分别为长
度和粗细都相同的锰铜丝和镍铬合金丝，B、F分别为这两段电阻丝的中点，张明同学用该装置做“探究决定电阻大小的因素”实验，记录数据见下表：
步骤
M接
N接
电流/A
1
A
C
0.5
2
A
B
1
3
A和C
B
2
4
E
G
0.2
5
E
F
0.4
6
E和C
F
0.8
（1）比较步骤______，得出结论：导体电阻大小与材料有关．
（2）比较步骤1和2（或4与5），得出结论：_____
______________________；
（3）比较步骤2和3（或5与6），得出结论：__
________________________；
（4）小明同学在完成上述实验后，将M同时接到A和E，N同时接到C和G，读出安培表示数为0.7A，再与步骤1与4结果相比较，又悟出一个电流规律：__________________________________________．
