难度：
使用次数：251
入库时间：2016-11-16不同的凸透镜对光的折射程度可能是不相同的，即每一个凸透镜的焦距不一定相同，那么凸透镜的焦距与什么因素有关呢？小雷进行了探究实验：
次数
1
2
3
4
材料
玻璃
玻璃
水晶
水晶
截面直径/cm
3
3
3
5
凸起程度
较小
较大
较大
较小
焦距/cm
8
5
4
4

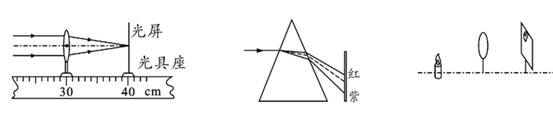

（1）他第一次测得的焦距如图甲所示，请你分析表中的实验数据，由1、2次的实验可得出的结论是： ．
（2）小雷回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带如图乙所示，受此启发，于是他分别用红光和紫光平行于同一个凸透镜的主光轴射入进行了实验，你认为 光射入时凸透镜的焦距大．
（3）小雷又进行了凸透镜成像规律的实验，若其像成在光屏的左上角如图丙所示，应将凸透
镜向 （选填“下”、“上”、）调节，使像成在光屏的中央； 当烛焰向透镜靠近时，光屏应向 （选填“靠近”或“远离”）透镜的方向移动才能得到清晰的像．（4）小雷又发现他和同学使用相同焦距的凸透镜进行实验时，从各组汇报数据中发现，当物距均为12.00cm时，有三个小组所测像距分别为23.00cm、24.00cm、26.00cm.若他们的数据差别
不是因为长度测量误差导致的，你认为出现这种情况的操作原因是 .
甲 乙 丙
-
难度：
使用次数：92
入库时间：2016-11-16
热敏电阻

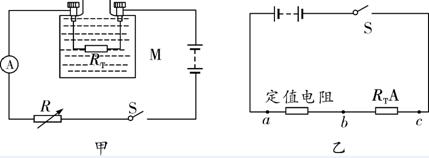

的阻值会随温度的改变而改变.小明同学用图甲所示的电路来探究热敏电阻RT的阻值与温度的关系.已知M为控温器，电源电压恒为12V，R为电阻箱（一种可以改变并读出阻值的变阻器）.
（1）在控温器中应该加入下列哪种液体？ .
A.自来水 B.煤油 C.食盐溶液
（2）当控温器中液体温度为80 ℃，电阻箱阻值为100Ω时，电流表的示数为0.1 A.则该温度下热敏电阻的阻值为 Ω.
温度t（℃）
70
60
50
40
30
20
10
……
电阻RT（Ω）
22
28
35
44
56
73
94
……
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1A.通过计算得到 相关数据记录如下.从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而
.（4）在科技创新活动中，小明用该热敏电阻和电压表制成
了一支指针式温度计（如图乙所示）.它可以直接在电压表刻度盘上读出相
应温度.若电压表的读数会随温度的升高而增大，则应在图乙中 两端接入一电压表.A. ɑb B.bc C. ɑc
-
难度：
使用次数：1374
入库时间：2016-11-16

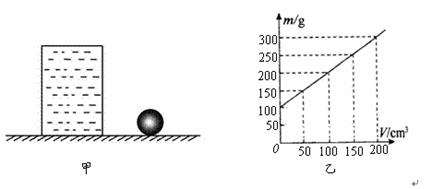

如图甲所示，底面积为50cm2、高为10cm的平底圆柱形容器和一个质量为100g、体积为40cm3的
小球置于水平桌面上（容器厚度不计）。容器内盛某种液体时，容器和液体的总质量与液体的体
积关系如图乙所示。求：（1）液体的密度是多少g/cm3?（2分）
（2）容器内盛满这种液体后，容器底部受到液体的压强是多少Pa？（2分）
（3）容器内盛满这种液体后，再将小球轻轻地放入容器中，小球静止后，容器对桌面的压强是多少Pa? （3分）
-
难度：
使用次数：278
入库时间：2016-11-16
电压力锅集高压锅和电饭锅的优点于一体，既安全又节能．某型号电压力锅的额定电压为220V，右图是其工作原理图，R1、R2分别是主加热器和保压加热器，R1的额定功率为800W；L是用来指示电压力锅工作状态的变色发光二极管，当通过它的电流小于40 mA时，发红光，达到40mA时，开始发绿光，只要有电流通过L其两端电压就恒为2V；R0是特殊电阻，其阻值随锅内温度变
化而改变；接通电路，开关S自动与触点a、b闭合，开始加热，当锅内水温达到105℃时，S自动与a、b断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．
（1）电压力锅正常工作时，若指示灯L发绿光，求R0的最大阻值．（2分）
（2） 当锅内气压为110千帕时，锅内气体对锅盖(400厘米2)的压力多大? （2分）
（3）在保压状态下，加热器正常工作1h耗电0.2kWh，求R2的阻值．（2分）
（4）用该压力锅对5 L、20℃的水加热，正常工作35min后，求水温升高到多少摄氏度?（已知消耗的电能有90％被有效利用，水的比热容为4.2×103J／(kg·℃)．（3分）
