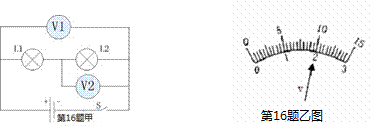

小明按图甲所示的电路进行实验,当闭合开关用电器正常工作时,电压表V1和V2的指针位置完全一样,如图乙所示,则L2两端的电压为 V,L1两端的电压为 V。
如上右图所示,当S1、S2断开时,能亮的灯是 ,它们
是 联的;当S1、S2闭合时,能亮的灯是 ,它们是 联的;当S1闭合,S2断开时,能亮的灯是 .
电阻箱的阻值是 。

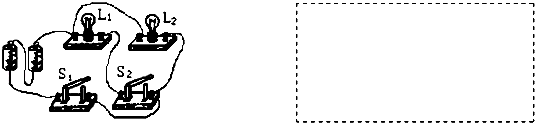

根据图电路图在右侧方框内画正确作出电路图;

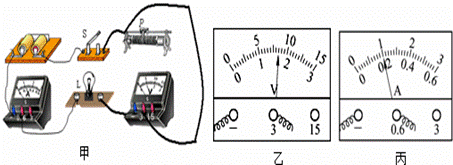

康康进行“改变小灯泡的亮度”的实验时,他已连接好了部分电路,如图所示.已知电源电压为3V且保持不变,小灯泡的正常发光电压为2.5V,请你接着完成下列步骤:
(1)电路中只缺少一根导线,请你用笔画线代替导线,将图甲中电路连接完整(要求:滑片向右滑动时,灯泡变亮);
(2)实验前,连接电路时开关S应当处于 状态,应将滑片P置于电阻 的位置;实验中,移动滑动变阻器的滑片P到某一位置,电压表的示数如图乙所示,此时灯泡两端电压是 ,为了测量小灯泡正常发光时的电压,应将滑片P向 端移动(选填“左”或“右”);
(3)当电压表的示数如图乙所示时,电流表的示数如图丙所示,则通过小灯泡的电流大小为 A.实验中小灯泡突然不亮了,但两表仍然有示数,原因是 。
