下列说法中正确的是( )
A.单摆小球运动到最高点是静止的,此时小球受到的力是平衡力
B.手握住茶杯悬空不动,若增大握力,则手与茶杯之间的摩擦力也增大
C.针管将药液吸上来是因为药液受到了吸力
D.站在领奖台上的运动员受到的支持力与运动员对领奖台的压力是一对平衡力
如图所示的电路,电源电压为3V且保持不变,滑动变阻器R标有“1A 10Ω”字样.当滑动变阻器的滑片P在最右端时,闭合开关S,通过灯泡L的电流为0.5A,移动滑动变阻器的滑片P,在电路安全工作的情况下,下列说法正确的是( )
A.向左移动滑动变阻器的滑片P时灯泡变亮
B.滑片P在最右端时通过电路中的电流是0.9A
C.R消耗的电功率范围是1.5~3W
D.电路消耗的总功率范围是2.4W~4.5W

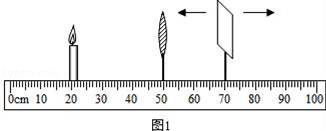

在探究“凸透镜成像规律”的实验中,所用凸透镜的焦距是10cm.用米尺在水平桌面上画一直线并标明刻度,将透镜固定在50cm刻度处,如图1所示.
(1)当把蜡烛移到10cm处时,移动光屏可得到一个清晰像.现有照相机、投影仪、放大镜正常使用,与上述成像情况一致的是 .

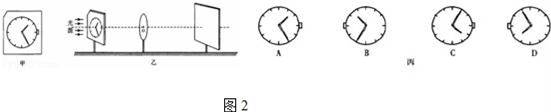

(2)小明做完实验后,又想用手表代替蜡烛,看在光屏上能成什么样的像.于是他在透明的玻璃板上用黑色笔画了个手表盘,如图2(甲)所示.把这个玻璃板放在蜡烛的位置上,并用平行光源对着玻璃板上的表盘照射,如图2(乙)所示,移动光屏直到成清晰像为止.此时表盘在光屏上所成的像是图2(丙)中的哪一个?答: .(选填“A”、“B”、“C”或“D”)
(3)在实验总结时有三位同学发表了自己的观点,请你判断他们的说法错误的是 (选填“A”、“B”、“C”).
A.在凸透镜成像实验中,如蜡烛烧短了,应将光屏向上调.
B.经细心调节后,光屏上成缩小的实像与放大的实像清晰程度是一样的.
C.蜡烛成实像时有上下颠倒,没有左右颠倒.
小明在实验室测量某金属块的密度.实验步骤如下:

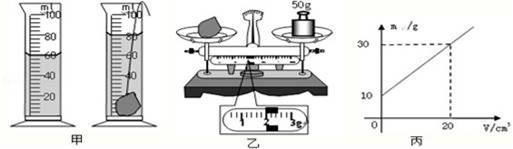

(1)小明先把金属块放入装有适量水的量筒中,量筒内水面的位置如图甲所示.然后他将金属块从量筒中取出,直接放在已调节好的托盘天平上,天平平衡时游码在标尺上的位置和右盘砝码如图乙所示,计算金属块的密度为 kg/m3.
(2)小明这种测量方法测出的金属块密度值 (选填“偏大”、“偏小”或“不变”).
(3)小明接着又测定某液体密度.他根据实验数据绘制了液体和容器的总质量m总跟液体的体积V之间的关系图象,如图丙所示,根据图象可计算液体的密度为 kg/m3.

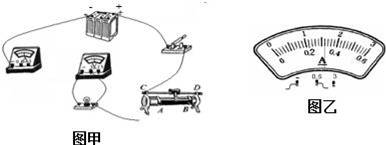

如图甲所示,小明为了测定额定电压为2.5V小灯泡正常发光时电阻(灯泡阻值约为8Ω).现有如下器材:电流表、电压表、开关各一个,规格分别为“25Ω 2A”、“50Ω l.5A”的滑动变阻器各一个、导线若干、电源(电压为12V左右)一个.
(1)请你用笔画线代替导线将图甲中的电路连接完整.
(2)你认为应该选用规格为 的滑动变阻器.
(3)如果电路连接正确,闭合开关后,发现灯泡不亮,小明移动了滑动变阻器,灯仍然不亮,发现电压表示数0V,电流表示数0.56A,你认为其故障原因是 .
(4)排除故障后,调节变阻器的滑片到某位置时,使小灯泡正常发光,电流表的指针如图乙所示,小灯泡的电阻为 Ω.(请保留二位小数)
