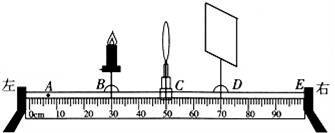

入库时间：2016-11-05如图所示，李宁同学在张老师指导下做“探究凸透镜成像规律”的实验．
（1）当蜡烛位于图中B处时，移动光屏到D处，观察到光屏上呈现清晰的像，此时像和物大小相等，则该凸透镜焦距为 cm．
（2）李宁同学把蜡烛移动到A处，屏上的像变得模糊，要使像变清晰，光屏应向 （选填“左”或“右”）适当移动，此时光屏上的像应该是倒立、 的实像．
（3）在上述（2）操作的基础上，张老师取下自己戴的眼睛放于蜡烛和凸透镜之间、光屏上的像又变得模糊，李宁同学发现当光屏向左移动适当距离后像又清晰．由此可知，张老师所戴的眼镜是 ，张老师的眼睛属于 （选填“近视镜”、“远视眼”、或“正常眼”）．
-
难度：
使用次数：179
入库时间：2016-11-05
某班同学在探究滑轮组的机械效率与哪些因素有关时，他们猜想滑轮组的机械效率可能与动滑轮的个数、物重和物体上升的高度等因素有关，各小组利用如图所示的装置进行验证，小张那组得到的实验数据如表：
实验次数
物重（N）
物体上升的高度（m）
拉力（N）
绳子自由端移动的距离（m）
机械效率（%）
1
1
0.1
0.6
0.2
83.3
2
1
0.1
0.4
0.4
62.5
3
2
0.1
0.65
0.4
76.9
4
1
0.2
0.6
0.4
83.3
（1）比较第1、2次实验数据得出：用不同的滑轮组提升相同的物体，动滑轮的个数越多，其机械效率越 （选填“高”或“低”）；比较第2、3次实验数据得出：同一个滑轮组，提升的物体越重，它的机械效率越 （选填“高”或“低”）；比较第1、4次实验数据得出：同一个滑轮组的机械效率与物体上升的高度 （选填“有”或“无”）关．
（2）在测拉力时，某同学觉得很难使测力计做匀速直线运动，不便于读数，就让测力计处于静止状态时才读数，该同学的读数与实际相比偏 （选填“偏大”、“偏小”或“不变”），测得的机械效率偏 （选填“偏高”、“偏低”或“不变”），说明滑轮组的机械效率还与 有关．
（3）有两个小组所用的动滑轮重量相同，提升的物体也相同，测得的机械效率却不同．原因可能是绳子与滑轮或滑轮轴之间的 不同，影响了测量结果．所以，我们在生活中经常给各种机械加润滑油，是为了 它的机械效率．
-
难度：
使用次数：245
入库时间：2016-11-05

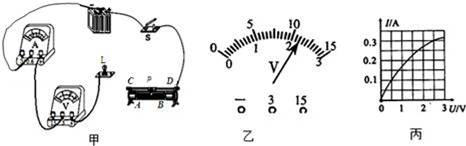

如图甲是小明和同学做“测定小灯泡额定电功率”实验的电路，电源电压为6V，已知小灯泡正常工作时的电压为2.5V，正常发光时灯丝的电阻约为10Ω．
（1）请你用笔画线代替导线把未连接完的实物电路连接成正确的完整电路（要求：导线不交叉且滑动变阻器滑片向右移动灯泡变亮）．
（2）若实验室有三种规格的滑动变阻器，分别是甲“10Ω 1A”、乙“20Ω 0.5A”、丙“50Ω 0.2A”，则小明应选用 （选填“甲”、“乙”或“丙”）．（3）若闭合开关，灯炮不亮，经检查灯丝断了，则电流表指针偏转情况是 ；电压表指针偏转情况是 ．
（4）更换相同规格灯泡后，当滑动变阻器的滑片在某一位置时，电压表的示数如图乙所示，为了使灯泡正常发光，应将滑片向 （选填“左”或“右”）移动；小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图丙所示，通过图象可知小灯泡正常发光时的电功率为 W．
（5）另一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大．经检查所用器材完好，出现这种现象的原因可能是 ．（6）他们继续用上图所示装置来探究“电流与电压的关系”．其操作步骤是分别把5Ω、10Ω、15Ω的电阻接入原小灯泡的位置，立即闭合开关记录读数如表所示．由表中的实验数据发现，通过导体的电流跟它的电阻不成反比，其原因可能是遗漏了重要的操作步骤，此步骤是： ．
次数
电阻R/Ω
电流I/A
1
5
0.24
2
10
0.20
3
15
0.16
-
难度：
使用次数：308
入库时间：2016-11-05
如图所示，小灯泡L上标有“6V 3W”字样，闭合开关，小灯泡正常发光，电流表示数为2A．求：
（1）小灯泡L的电阻是多少？
（2）通过R0的电流是多少？
（3）电阻R0消耗的功率是多少？
-
难度：
使用次数：460
入库时间：2016-11-05

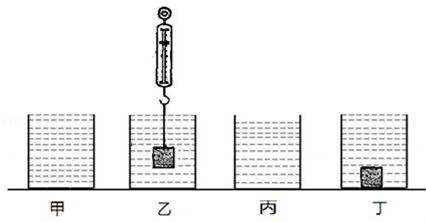

如图甲，一个底面积为100cm2、深度为10cm的圆柱形容器放在水平桌面上，装满水后容器对桌面的压强为1200Pa．用弹簧测力计悬挂一金属块，轻轻浸入水中，如图乙，当金属块浸没水中且静止不动时，弹簧测力计示数为4.8N．再将金属块缓慢取出后，如图丙，忽略金属块带出水分的多少，容器对桌面的压强为1140Pa．求：
（1）如图乙，水对容器底的压强？
（2）金属块的密度？
（3）如图丁，不用弹簧测力计，当金属块单独浸没在装满水的容器中时，容器对桌面的压强？
