在探究电螺线管外部磁场的实验中,采用了如图1所示的实验装置.
(1)当闭合开关s后,小磁针会发生偏转,说明通电螺线管与小磁针之间是通过 ,这种特殊物质发生力的作用.
(2)用铁屑来做实验,得到了如图2所示的情形,它与磁铁的磁场分布相似,为了形象地描述磁场,人们仿照铁屑的排列,用 来描述磁场的分布.
(3)为了研究通电螺线管的磁极性质,老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验,得到了如图所示的四种情况,实验说明通电螺线管的磁极极性只与它的 有关.

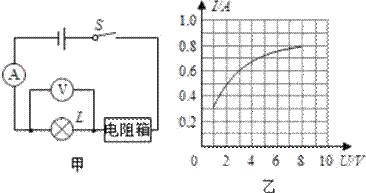

小宇用如图甲所示电路对一只标有“0.8A”字样的小灯泡L进行了测试,电源电压恒为9V,电阻箱R0的阻值可在0﹣﹣9999.99Ω之间调节,根据所测数据作出了灯丝的I﹣U图象(如图乙所示),根据图象可知小灯泡正常发光时的电阻为 Ω;如果将电阻箱R0的阻值调为10Ω,通电20s电流通过电阻箱R0所做的功为 J.
如图所示,入射光线与镜面成60°角,请画出反射光线.
完成光路,画出通过凹透镜的折射光线.
用20牛的水平向右的压力把重10牛的物体压在竖直的墙上,画出物体对墙面的压力和物体受到的重力.
