某家用电饭煲的简化电路图如图所示.电源电压是220V,R1、R2都是发热电阻. 试求:
(1)只闭合时为保温状态,保温功率是44W,则电阻R1的阻值是多少?
(2)在保温状态时,工作2h所消耗的电能是多少千瓦时?
(3)、
都闭合时为加热状态,加热功率是550W,则电路中的总电流是多少?

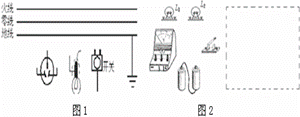

把带有开关的电灯、三孔插座正确地连入右图的家庭电路中.

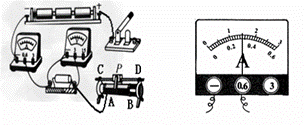

物理学习小组在“测量定值电阻阻值”的实验中:
(1)请用笔画线代替导线,将图中实物连接完整。
(2)闭合开关前,滑动变阻器的滑片P应移到 端(选填“A”或“B”)。
(3)小组同学在连线时,不小心将线连错了,开关闭合后,移动滑动变阻器的滑片P时,发现电流表示数变大,电压表示数却变小,产生这一现象的原因是 .纠正错误后,移动滑动变阻器的滑片P,使电压表的示数为3V时,电流表的示数如上图,则该定值电阻阻值为 Ω。他们认为这个结果就是定值电阻的准确阻值,你认为合理 ?,理由是 . [来源:学科网]
(4)小组同学做完该实验后,思考该电路还能用来研究 实验。(写出一条即可)
小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A,额定电压是2.5V的灯L1和额定电压是3.8V的灯L2,先后接在电源电压恒为6V的电路中,按照如图1所示的电路开始探究。
(1)请你用笔画线代替导线,根据图1的电路图,将图2所示实物图连接完整。
(2)连接电路后,他进行了以下实验:
①闭合开关,移动滑片P,使灯L1发光,测出灯L1的相关物理量,记录和计算结果如下表:
次数 | 电压/V | 实际功率/w | 电阻Ω | |
1 | 1.6 | O.20 | O.32 | 8.00 |
2] | 2.5 | O.24 | O.60 | 1O.42] |
3 | 2.8 | O.26 | O.73 | 1O.77 |
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
(3)小雷注意到灯L1的亮度变化是:第二次比第一次亮,第三次比第二次更亮。结合表中数据得出的结论小灯泡的实际功率越________,灯泡越亮,。
(4)用L2替换L1重复上面的实验时,需要改变_______表的量程.
(5)小雷在实验结束后与同学们讨论,认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。”这种说法正确吗?为什么_______

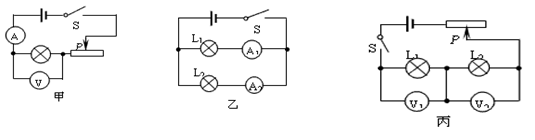

在“探究影响电流做功多少的因素”活动中,同学们设计了如图甲、乙、丙三个电路.
(1)经过讨论,认为不应该选择图甲电路,原因是______ __ .
(2)为研究电流做功与电压的关系,应该选择图 _______ 所示的电路.
(3)利用图丙电路研究某问题,当闭合开关后,发现两灯都不亮,电压表V1有示数,电压表V2无示数,则电路发生的故障是 _____ ___ .
(4)小明想测灯泡的额定功率,将标有“12V 6W”灯泡L1和“6V 4W”灯泡L2按图丙电路连接,再接入电流表.经分析,能测出灯泡________ 的额定功率.
