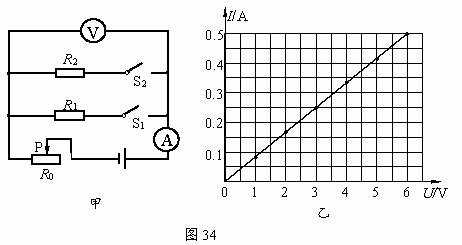

    如图34甲所示,电源两端电压恒定,R1R2是均为定值电阻,R0为滑动变阻器。图34乙是通过定值电阻R1的电流随其两端电压变化的图像。当开关S1S2闭合,滑动变阻器的滑片P滑至最左端时,电压表的示数为U1,电流表的示数为I1;当开关S1闭合,S2断开,滑动变阻器的滑片P滑至中点时,电流表的示数为I2

    已知U1=6VR2=6ΩI1I2的差值为1.3A。求:

    1)定值电阻R1的阻值大小;

    2)电流表的示数I1

    3)滑动变阻器的最大阻值R0
