难度：
使用次数：107
入库时间：2016-11-02小明看到物理课本上说“电压是产生电流的原因”，于是认为“导体两端的电压越大，通过导体的电流一定越大”。实验桌上现有电源、电阻箱、滑动变阻器、电流表、电压表、开关各一个，导线若干。请选用合适的器材，设计实验证明他的观点是错误的。
（1）请在右侧虚线框中画出实验电路图；
（2）写出实验步骤和现象。
-
难度：
使用次数：141
入库时间：2016-11-02
实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。小华想用实验桌上的器材证明：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”,为此他设计的实验电路如图26所示。
（1）请写出他的实验步骤；
（2）设计一个实验数据记录表格。
-
难度：
使用次数：130
入库时间：2016-11-02
压电陶瓷

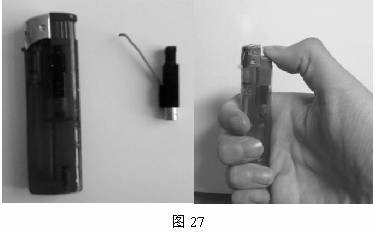

打火机是日常生活中常用的物品，最初的打火机是靠拨动齿轮与火石摩擦起火的，而今人们常用的是压电式打火机。这种打火机中装有一块压电陶瓷。使用时只需按压点火开关，利用压电陶瓷的压电效应，在两点火极之间产生10~20kV的电压而引起火花，引燃丁烷气（如图27所示）。
某些物质在沿一定方向上受到外力的作用而变形时，就会在它的两个相对表面上形成一定的电压。当外力去掉后，它又会恢复到不带电的状态，这种现象称为压电效应。这种压电效应不仅仅用于打火机，还应用于煤气灶打火开关、炮弹触发引线、压电地震仪等许多场合。

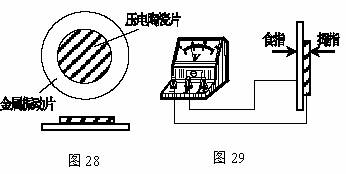

某种压电陶瓷片外形如图28所示。它是把圆形压电陶瓷片与金属振动片粘合在一起。当在压电陶瓷片上施加一个压力时，在陶瓷片与金属振动片之间就会产生电压。可以用如图29的方法来观察压电现象并检查压电陶瓷片的质量好坏，即用导线把金属振动片和压电陶瓷片分别与电压表的﹢、﹣接线柱连接，当用拇指与食指挤压压电陶瓷片和金属振动片的两面时，电压表的指针就会偏转，这说明在压电陶瓷片与金属振动片之间产生了电压。在压力相同的情况下，电压表指针摆幅越大，说明压电陶瓷片的灵敏度越高。
请根据短文信息回答下列问题。
（1）手压打火机按钮时会产生10～20kV的高压。在上述过程中发生了不同形式能量间的转化，是将______能转化为_______能。
（2）在压力相同的情况下，压电陶瓷片的灵敏度越高，其两端所产生的电压越_____（选填“大”或“小”）。
（3）如图30所示，将该压电陶瓷挤压时，发现电路中的电流表指针向右偏转，则关于压电陶瓷的电极，下列判断中正确的是_______（选填选项前的字母，只有一个选项正确）
A．上为正极下为负极 B．下为正极上为负极
C．左为正极右为负极 D．右为正极左为负极
-
难度：
使用次数：218
入库时间：2016-11-02
空气的动力
空气动力是指空气与物体做相对运动时作用在物体上的力，简称气动力。当我们快速地松开鼓起来的气球时，气球会“嗖”的一下飞出去了，这时气球获得了气动力。我们再观察一个实验：如图31所示，将一个针管的活塞推到底端，并通过一个胶管与一个吹了气的气球相连。用力挤压气球，发现活塞被顶起。这个实验说明空气作为动力对活塞做了功。
被压缩的气体压强变大，能对外做功。那么在生活中是否能将空气作为一种“能源”，变成一种推进物体前进的动力呢？经过长时间探索，人们已经成功制造出多种使用压缩空气为动力，推动叶片或者活塞运动的发动机，即叶片式、活塞式空气发动机。
图32是某新型的以空气发动机为动力的汽车。它共有4个压缩空气缸，总容量为90L，可储存标准大气压下90m3的空气，其设计最高速度可达154km/h，平均每加一次气能行驶200km或10h。压缩空气动力汽车的充气方式有两种：一是使用车辆自带的空气压缩机，使用家庭电路作为电源，就可在4个小时内完成充气；二是到指定的加气站，可在短短3分钟内完成充气。
由于空气发动机不直接使用燃料，因而具有体积小、结构简单、维修成本低、操控方便、“零”排放的优点。即使因为技术不成熟导致某些缺点，在科学界引起不小的争议，但这项技术仍然具有广阔的发展空间。
请根据上述材料，回答下列问题：
（1）压缩空气动力汽车与汽油机相比优点是___________（说出一点即可）
（2）分析上文，下面说法正确的是___________（选填选项前的字母，正确的选项多于一个）。
A．松开鼓起来的气球时，气球飞出去，这是因为物体间力的作用是相互的
B．空气动力汽车工作时将内能转化为机械能
C．以空气发动机为动力的汽车，靠气缸内空气燃烧产生能量
D．空气动力汽车工作时不会有能量的损失
（3）资料表明，空气发动机排出的尾气温度低于周围空气的温度，对于产生此现象的原因，请你提出一条合理的解释_______________。
-
难度：
使用次数：331
入库时间：2016-11-02
如图33所示，电源两端电压为9V并保持不变，电阻R1的阻值为12Ω。当开关S闭合时，通过电阻R2的电流是0.25A。求：
（1）电压表的示数U1；
（2）电阻R2的阻值。
