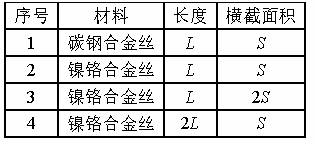

入库时间：2016-11-02小宣做“探究导体电阻与导体长度的关系”的实验。他准备在如图22中的A、B两点间接入待研究的电阻丝，电源两端电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下表。请回答下列问题：
（1）小宣若选择序号为1、2的两根电阻丝，则探究的是电阻与 的关系。
（2）他将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较 （选填“大”或“小”）。
（3）小宣判断电阻大小的方法在物理学习中经常用到，以下研究过程能体现这种方法的是 （选填选项前的字母，只有一个选项正确）。
A．水压使水管中形成水流，类似的电压使导体中形成电流
B．通过观察木块被运动物体撞击后移动距离的大小，可比较运动物体动能的大小
C．探究物体重力势能的大小与物体被举高度的关系，应控制物体的质量相同
-
难度：
使用次数：148
入库时间：2016-11-02

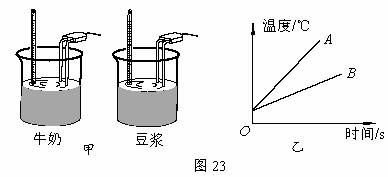

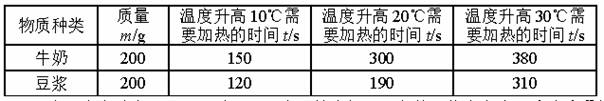

小亮通过以下实验来比较牛奶与豆浆的比热容大小，如图23甲所示。他选取了两个相同规格的电加热器、两个相同的烧杯、质量与初温都相同的牛奶和豆浆、两只相同的温度计进行实验，并将实验数据记录在下面的表格中。
（1）在这个实验中，可以通过来比较牛奶和豆浆的比热容大小（选填选项前的字母，只有一个选项正确）。
A．加热时间的长短
B．液体的温度
C．液体温度的变化量
D．升高相同温度所需的加热时间
（2）图23乙是牛奶和豆浆的温度随时间变化的关系示意图，则图线_______代表豆浆的温度变化规律（选填“A”或“B”）。
-
难度：
使用次数：179
入库时间：2016-11-02

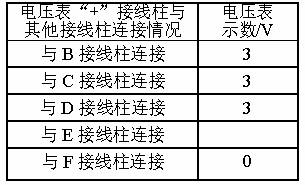

小敏在做用滑动变阻器改变灯泡亮度的实验时，连接了如图24所示的电路。她闭合开关S后，发现灯泡L不亮，她无论怎样移动滑动变阻器的滑片P，灯泡L始终不发光。她用量程为0~3V的电压表判断电路故障。她先将电压表的“-”接线柱与电源的A接线柱连接，再将电压表“+”接线柱依次与电路中的其他接线柱连接，对应出现的电压表示数如下表所示。若当电压表“+”接线柱与E接线柱连接时，电压表示数为V，可判断一定是EF段电路出现了故障。
-
难度：
使用次数：121
入库时间：2016-11-02
小宇同学用电加热器给质量一定的蓖麻油液体均匀加热，研究液体升高的温度与加热时间的关系。通过测量得到如下表所示的实验数据，请根据表中数据归纳出升高的温度ΔT与加热时间t的关系式为：ΔT= 。
-
难度：
使用次数：100
入库时间：2016-11-02

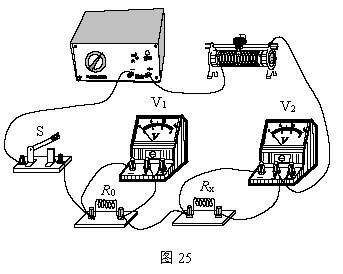

某实验小组用如图25所示的电路测量未知电阻Rx的阻值，已知R0的阻值。请将实验过程补充完整：
（1）断开开关S，对照电路图连接好电路，并将滑动变阻器的滑片滑至接入电路阻值最大处；
（2）闭合开关S，将滑动变阻器的滑片移动到适当位置， ；
（3）断开开关S，整理器材。
用测量所得的物理量和已知量符号表示出待测电阻Rx＝ 。
