在如图6所示的电路中,下列说法中可能正确的是
A.闭合S1、S2,断开S3时,灯泡L1和L2均发光
B.闭合S2,断开S1、S3时,灯泡L1和L2均发光
C.闭合S2、S3,断开S1时,灯泡L2发光而灯泡L1不发光
D.闭合S1、S2、S3时,灯泡L1和L2均发光
下列说法中正确的是
A.导体容易导电,是因为导体中有大量可以自由移动的电荷
B.金属导体中电流方向跟自由电子定向移动方向相同
C.电荷间相互作用的规律是同种电荷相互吸引,异种电荷相互排斥
D.用毛皮摩擦硬橡胶棒,硬橡胶棒带了负电,是由于在摩擦过程中创造了负电荷

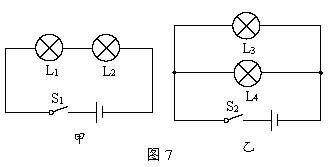

在图7甲、乙所示的电路中,将开关S1、S2闭合,各灯均发光,则下列说法中正确的是
A.甲图中,电流在通过灯L1和灯L2的过程中,电流逐渐减小
B.甲图中,若灯L1和灯L2的亮度不同,则通过二者的电流也不相同
C.乙图中,灯L3和灯L4两端的电压一定相等
D.乙图中,通过灯L3和灯L4的电流一定相同

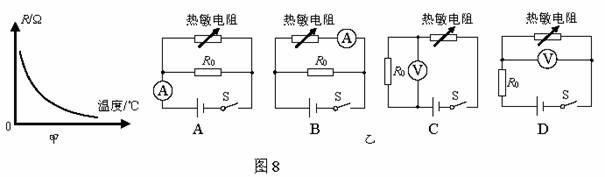

某规格热敏电阻的阻值随环境温度的变化如图8甲所示,如果设计一个通过电表示数反映热敏电阻随环境温度变化的电路,要求温度升高时电表示数减小,图8乙所示的电路中符合要求的可能是
如图9所示,电源两端电压保持恒定,R1、R2、R3为定值电阻,R1=R2=8Ω。只闭合开关S1时,电压表V的示数为4.0V;S1、S3闭合,S2断开时,电流表A2的示数为1.0A。不考虑温度对定值电阻阻值大小的影响,下列分析中正确的是
A.R3的阻值为4Ω
B.S1、S2闭合,S3断开时,电流表A1的示数为0.5A
C.S1、S2、S3都闭合时,电压表V的示数为12V
D.S1、S2、S3都闭合时,电流表A1的示数为2.0A,电流表A2的示数为1.5A
