如图所示,物体A与平板小车一起在水平面上向左做匀速直线运动,当小车受外力突然减速时.请画出物体A的受力示意图.
小军用如图甲所示实验装置,在两个相同的烧杯中分别装入初温、质量相同的水和植物油,用相同的酒精灯进行加热.
(1)为了探究水的沸点,小军将水加热至沸腾.图乙是水沸腾时温度计的示数,水的沸点为 ℃,此时的大气压 (选填“大于”、“等于”或“小于”)标准大气压.
(2)小军先将水和植物油加热相同时间,比较它们升高的温度多少;后来小军又使水和植物油升高相同的温度,比较加热时间的长短;这两种做法都可以比较出 .

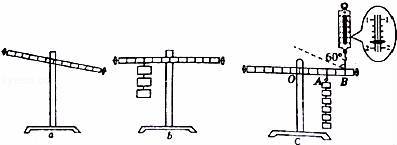

在探究杠杆平衡条件的实验中.
(1)如图a所示,要使杠杆在水平位置平衡,可将杠杆左端的平衡螺母向 调节.
(2)如图b所示,调节平衡后,左侧挂上钩码,在右侧用弹簧测力计(图中未画出)拉杠杆,使其在水平位置平衡,为便于测量力臂,应使弹簧测力计拉力的方向 .
(3)操作过程中,当弹簧测力计的示数达到量程仍不能使杠杆水平平衡,在不更换弹簧测力计的情况下,你认为接下来合理的操作是 .(写出一条即可)
(4)如图c所示,在A点挂上钩码,在B点用弹簧测力计竖直向上拉,使杠杆处于水平位置平衡,则此时弹簧测力计的示数是 N;将弹簧测力计逆时针转动60°,沿图示虚线方向拉,仍使杠杆在水平位置平衡,则弹簧测力计的示数将为 N.

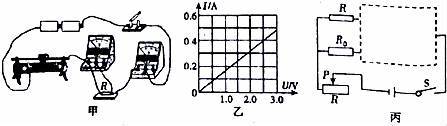

在“伏安法测电阻”的实验中,小芳所在的实验小组采用如图甲所示的实验电路测量定值电阻R的阻值.
(1)闭合开关前,小芳应将滑动变阻器的滑片移到最 (选填“左”或“右”)端.
(2)小芳闭合开关,发现电压表的指针明显向右偏转,电流表指针几乎不偏转,电路可能出现的故障是 .
(3)故障排除后移动滑片P,多次测出R中的电流和两端的电压,丙根据测出的数据在图乙中描绘出电阻R的电流随电压的变化图象,则电阻R的阻值为 Ω.
(4)某实验小组进行实验时不慎将电压表损坏,现有一个阻值已知的定值电阻R0和开关若干个,请在图丙中虚线框内将电流表和开关接入电路,并根据你画出的电路图,完成下列实验步骤.(测量过程中电路不能改接)
①闭合开关 ,调节滑动变阻器滑片P,读出电流表示数I1;
②保持滑片P的位置不动, ,读出电流表示数I2;
③分析数据,得出待测电阻的表达式R= .(用测出的量来表示)
一辆卡车不慎开进了一段泥泞的道路不能继续行驶,司机找来一辆拖车,利用绳子、动滑轮组装成如图所示的装置来拖出卡车,若拖车对绳子的水平拉力为4000N,将卡车水平匀速向前拖动了6m,用时30s,不计绳子和滑轮重,求:
(1)拖车对绳子做的功是多少?
(2)拖车拉绳子的功率是多少?
(3)若卡车被匀速拖动时,泥泞道路对卡车的阻力位6400N,则动滑轮的机械效率为多少?
