小刚和小明等同学一起做“探究杠杆的平衡条件”的实验
(1)小刚将杠杆中点置于支架上,当杠杆静止时,发现杠杆的左端上翘,此时,他应将杠杆两端的平衡螺母向 (选填“左”或“右”)调节,使杠杆在水平位置平衡.

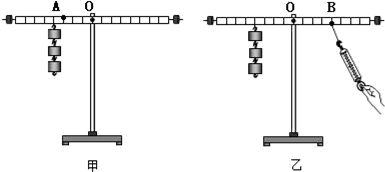

(2)如图所示,若每个钩码重0.5N,且杠杆上每格相等,小明在杠杆左端图示位置处挂上3个钩码,为使杠杆在水平位置平衡,他在图中A处施加一个方向向上的力F1,此力大小至少为 N.
(3)若推去力F1,改在杠杆右端B处施加一个方向向下的力F2(如图乙所示),仍使杠杆平衡,请在图乙中画出力F2的力臂.
如图所示,工人用250N的力F将重为400N的物体在10s内匀速提升2m.求:
(1)重物受到的拉力大小;
(2)拉力F的功率:
(3)动滑轮的机械效率.

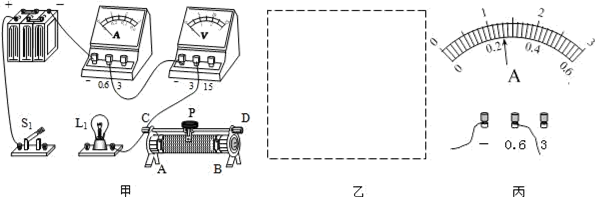

在测2.5V小灯泡(电阻大约10Ω左右)额定功率的实验时,小明连接了如图甲所示的电路,其中电源电压为6V.
(1)请用笔画线将甲图中的电路连接完整,然后在乙图中画出相应的电路图;
(2)在连接电路时,有“10Ω,1A”和“20Ω,1A”两个滑动变阻器可供选择,则应该选择 的变阻器连入电路,才能保证实验顺利进行.
(3)在连接电路时必须注意两点,即: ; .
(4)小明调节滑片P的位置.使电压表的示数为2.5V,这时电流表的示数如图丙所示.则该灯泡的额定功率是 瓦.
为了测定某一未知电阻的阻值,实验室只提供一个电压表、一只“6V,3W”的小灯泡L、两个开关S1和S2、导线若干和一个电压未知但恒定的电池组(不考虑小灯泡的电阻随温度变化).
(1)请你设计一个能够测出Rx值的可行电路,并将相应的电路图画在如图的方框内.(要求:只能选用上述提供的实验器材,电路连接好后各元件的连接位置不得改变)
(2)根据你设计的电路,写出实验步骤及需要直接测量的量,并据此推导出Rx的表达式.(用测量的量和RL表示)

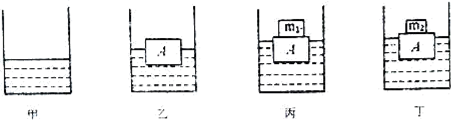

如图所示,甲圆柱形容器中装有适量的水.将密度均匀的木块A放入水中静止时,有的体积露出水面,如图乙所示,此时水对容器底部的压强比图甲水对容器底部的压强增大了P1.若在木块A上表面轻放一个质量为m1的物块,平衡时木块A仍有部分体积露出水面,如图丙所示,此时水对容器底部的压强比图甲水对容器底部的压强增加了P2.若将容器中的水换成另一种液体,在木块A上表面轻放一个质量为m2的物块,使平衡时木块A露出液面部分与丙图相同,如图丁所示.若m1:m2=5:1.
(1)在木块A上表面轻放一个质量为m1的物块平衡时,如图丙所示,木块A露出水面的部分占自身体积的多少?
(2)另一种液体的密度为多少?
