难度：
使用次数：131
入库时间：2016-10-26请读出下列仪器的示数（数值和单位）。
电压表的读数
电流表的读数
温度计读数
-
难度：
使用次数：375
入库时间：2016-10-26

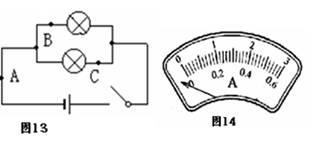

张伟同学“探究并联电路的电流规律实验”的电路如图13所示，当把电流表分别在A、B、C三处时测得电流如下表所示。请你帮他完成如下几项工作：
（1）比较上表数据，可以得出结论是： ；（2分）
（2）张伟把电流表接入A点，当闭合开关时发现电流表指针如图14所示，出现这种情况的原因是 。（2分）

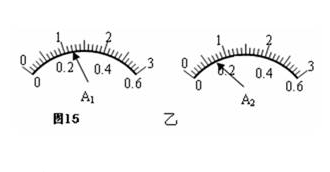

（3）当张伟更换电压不同的电源后，将两个电流表分别接入如图15甲所示的两个位
置测量，此时电流表A1和A2读数分别如图15乙所示，请你帮忙读出电流大小分别是：A1表为 A，A2表为 A，由此可知过灯泡L2的电流大小为 A。（思考A1表和A2表的量程）
-
难度：
使用次数：1142
入库时间：2016-10-26
小红同学对串联电路的电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器
两端的电压之和。
【设计与进行实验】
(1)按如图所示的电路图连接电路。
(2)闭合开关，排除故障，用电压表在AB间测出L1两端的电压。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
(3)在测L2两端的电压
时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。(4)测出AC间的电压，得出结论。
【交流与评估】
(1)在拆接电路时，开关必须_________。
(2)闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______。（填“短路”或“断路”）
(3)小明用步骤3的方法能否测出L2两端的电压？____ __，为什么？______________
_。(4)方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论： 。此实验在设计方案上存在的不足之处是________ _________
。 -
难度：
使用次数：116
入库时间：2016-10-26
如图所示是某太阳能热水器，向其中注入50 kg的水。阳光照射一段时间后，水温从10 ℃升高到50 ℃。水的比热容是4.2×103 J／(kg·℃)。试求：
(1)这段时间该热水器中的水吸收的热量是多少?
(2)如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107 J，则这段时间该热水器的效率是多少?
(3)若用煤燃烧来提供2.8×107 J的热量，需完全燃烧多少千克煤?（煤的热值约为3.5×l07 J／kg）
-
难度：
使用次数：160
入库时间：2016-10-26
小星家的太阳能热水器，水箱容积是200L．小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为50℃．请你求解下列问题：
（1） 水箱中水的质量（水的密度1.0×103kg/m3）；
（2） 水吸收的热量（c水=4．2×103J／（kg·℃））；
（3）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40％，求至少需要燃烧多少煤气（煤气的热值为q=4．2×107J／kg）。
